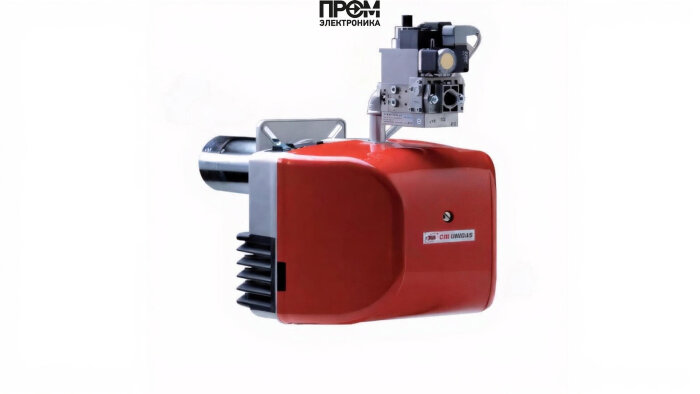

Газовая горелка CIB Unigas NG140 M-.MD.S.RU.A.1.25

Газовая горелка CIB Unigas NG140 M-.MD.S.RU.A.1.25 — промышленное решение для точной модуляции тепловой мощности на диапазоне 35–170 кВт. Конструкция рассчитана на эксплуатацию на природном газе (метан) в котельных и технологических установках, где требуются высокая надежность, экономичность и простота интеграции. Описание выполнено в техническом стиле с учетом SEO 2026: понятные заголовки, семантически значимые словосочетания и перечисления для быстрого сканирования.

Ключевые особенности

• Диапазон мощности: 35–170 кВт — плавная модуляция рабочего диапазона обеспечивает точное поддержание теплового режима.
• Пламенная труба: стандартная, длина 170 мм — оптимизирована для равномерного горения и полного сгорания топлива.
• Подключение: газовая рампа Rp 1" с номинальным диаметром DN25 — стандартизированное присоединение для промышленных котлов.
• Электропитание: 220 В; электродвигатель 180 Вт; потребляемая мощность около 480 Вт.
• Рабочие давления: давление рампы 0.8–15 мбар; противодавление −1…4 мбар; расход газа 3.7–18 нм³/ч.
• Класс защиты IP40, рабочая температура −10…+50 °C, масса 18 кг — компактная и надёжная конструкция.

Комплектующие и основные узлы

Конструкция NG140 включает все критические элементы для безопасной и эффективной работы; ниже перечислены основные детали, предусмотренные для эксплуатации и сервисного обслуживания:

• Топливный насос — обеспечивает стабильную подачу топлива к рампе при заданном давлении и минимизирует пульсации расхода.
• Датчик пламени — контролирует наличие горения и передаёт сигнал на управляемую систему безопасности.
• Топочный автомат — модуль управления последовательностью розжига, контроля и отключения горелки при нештатных режимах.
• Трансформатор розжига — формирует высоковольтный импульс для инициирования устойчивого поджига электродами.
• Реле давления — контролирует давление газа в системе и защищает от аварийных перепадов.
• Форсунки — распыляют газ в камеру сгорания, задают геометрию факела и влияют на эффективность сгорания.
• Сервопривод — обеспечивает точную модуляцию подачи воздуха/газа в соответствии с заданной мощностью.
• Клапан(ы) — два запорных клапана и герметичный блок контроля; реализуют автоматическую перекодировку подачи топлива при сбоях.
• Электроды — служат для розжига и мониторинга состояния факела, совместимы с трансформатором розжига и датчиками.

Интеграция и эксплуатация

• Простая интеграция в существующие котельные узлы благодаря стандартным соединениям DN25 и Rp 1".
• Рекомендуемые контрольные процедуры: ежемесячная проверка герметичности, полугодовой осмотр электроники и ежегодная калибровка датчиков.
• Оптимизация работы: использование фильтров газа, стабильное электропитание 220 В и соблюдение диапазонов давления рампы повышают КПД и срок службы.

Преимущества для проекта

• Точная модуляция обеспечивает экономию топлива и уменьшение циклических нагрузок котла.
• Набор защитных элементов (дублированные клапаны, блок контроля герметичности, датчик пламени и реле давления) минимизирует риски аварий.
• Итальянское производство — контроль качества комплектующих и соответствие промышленным нормам.

Данная техническая сводка предназначена для инженеров и проектировщиков систем отопления и технологических процессов. При выборе и наладке горелки NG140 рекомендуется учитывать паспортные параметры котла и проводить запуск квалифицированными специалистами.
