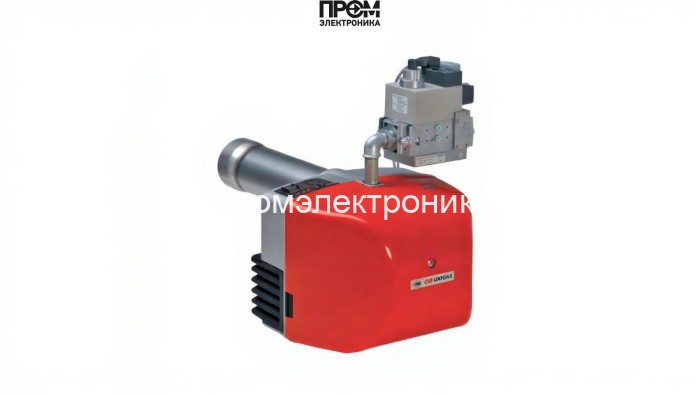

Газовая горелка CIB Unigas NG120 — техническое описание и состав узла

Газовая горелка CIB Unigas NG120 (60–120 кВт) — промышленное решение одноступенчатого типа для котлов и технологических печей, разработанное с прицелом на надёжность, простоту монтажа и минимальные сроки обслуживания. Описание ориентировано на инженеров и монтажные бригады; текст оптимизирован под поисковые запросы 2026 года (компактные горелки DN15, удлинённая пламенная труба 270 мм, расход газа 6.4–12.7 нм³/ч, питание 220 В, IP40).

Ключевые технические преимущества

• Диапазон мощности 60–120 кВт при одноступенчатом управлении — оптимален для средних котельных и технологических камер.
• Удлинённая пламенная труба 270 мм обеспечивает ровное распределение теплового потока и снижает локальные перегревы.
• Компактное присоединение DN15 / Rp 1/2" и класс защиты IP40 упрощают интеграцию в существующие схемы котельной.
• Надёжность и ремонтопригодность — модульная конструкция корпуса и стандартные узлы для быстрой замены.

Состав и функциональные узлы горелки

Ниже перечислены основные элементы горелочной группы с кратким техническим описанием их задач и интерфейсов:

• Топливный насос — обеспечивает стабильную подачу газа в рампу; рассчитан на рабочее давление рампы 4–15.5 мбар, совместим с природным газом (метан).
• Датчик пламени — контролирует наличие горения, предотвращая подачу топлива при отсутствии детектируемого пламени; интегрируется с системой топочного автомата.
• Топочный автомат — логический контроллер последовательности пуска/остановки, управление безопасностью и мониторинг аварийных состояний; реализует одноступенчатую схему управления.
• Трансформатор розжига — обеспечивает искровой поджиг электродов; рассчитан на стандартное питание 220 В и защищён от перегрузок.
• Реле давления — следит за противодавлением в камере (от -1 до 4 мбар), блокирует работу при выходе параметров за допустимый диапазон.
• Форсунки (сопла) — дозируют расход газа (6.4–12.7 нм³/ч), требуют периодической очистки и точной калибровки под тип топлива.
• Сервопривод — регулирует положение заслонок и воздушной заслонки, обеспечивает синхронизацию подачи воздуха с подачей топлива.
• Клапан (запорный/предохранительный) — двухклапанное исполнение для высокого уровня безопасности: запорный и предохранительный клапаны перекрывают подачу топлива при отказе.
• Электроды — искровые элементы розжига и ионизационного контроля пламени; используются совместно с трансформатором розжига и датчиком пламени.

Эксплуатация, монтаж и обслуживание

• Установка: соблюдение осей присоединения DN15, герметичность соединений Rp 1/2" и организация отведения продуктов сгорания по требованиям по противодавлению.
• Электропитание: питание 220 В; проверка электросхем и заземления перед вводом в эксплуатацию.
• Техническое обслуживание: периодическая чистка форсунок и пламенной трубы, проверка датчика пламени и состояния электродов, тест реле давления и трансформатора розжига.
• Условия эксплуатации: температура от −10 до +50 °C, масса 18 кг, габариты 66×37.4×53.7 см.

Рекомендации по внедрению

• Используйте оригинальные запасные части и сервисные комплекты производителя для сохранения заводских характеристик и безопасности.
• При переходе на другие виды газа (например, пропан) — обязательна перенастройка узлов и проверка форсунок.

Техническое описание адаптировано под задачи проектирования и эксплуатации котельных 2026 года: акцент на модульности, безопасности и совместимости с современными системами автоматики. Для детальных чертежей, схем подключения и сервисных регламентов обращайтесь к официальной документации производителя.
