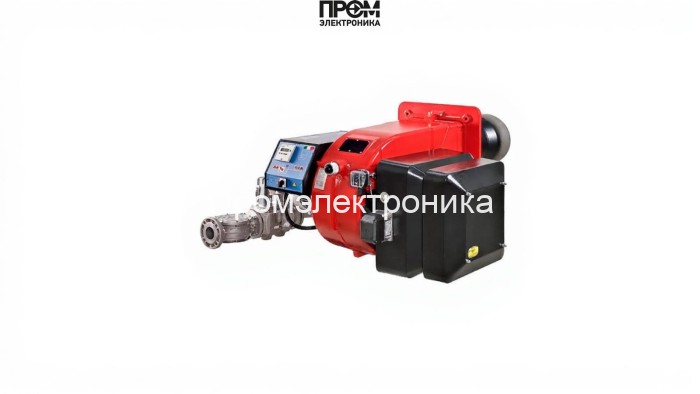

Газовая горелка CIB Unigas K990A M.MD.S.RU.A.8.100

Техническое описание газовой горелки CIB Unigas K990A M.MD.S.RU.A.8.100

Предлагаемая газовая электронномодулируемая горелка CIB Unigas K990A разработана для промышленных котельных и технологических печей, где требуется точная модуляция мощности и высокая надёжность в долговременной эксплуатации. Конструкция ориентирована на простоту сервисного доступа, безопасность и соответствие современным требованиям энергоэффективности 2026 года. Горелка обеспечивает плавное изменение мощности в диапазоне 1820–9900 кВт, минимизируя потери топлива при пиковых и частичных нагрузках.

Ключевые элементы и узлы

• топливный насос — обеспечивает стабильную подачу газа к рампе при заданных давлениях (10–211 мбар);
• датчик пламени — оптический/ионный сенсор контроля для мгновенного отключения при отсутствии стабильного горения;
• топочный автомат — электронный блок управления с алгоритмами самодиагностики и адаптивной модуляцией;
• трансформатор розжига — генератор высокого напряжения для надёжного инициирования искры в стартовом цикле;
• реле давления — контролирует противодавление и защищает систему при превышении диапазона 0–25 мбар;
• форсунки (сопла) — высокоточнаая конфигурация для равномерного распределения газовоздушной смеси;
• сервопривод — регулирует положение заслонок и подачу топлива в процессе модуляции;
• клапан(ы) — электромагнитные запорные клапаны рампы для быстрого и герметичного перекрытия подачи;
• электроды — контроля пламени и розжига с повышенной стойкостью к термическим нагрузкам.

Технические характеристики и эксплуатация

• мощность: 1820–9900 кВт; расход газа 68–370 нм³/ч; DN100;
• электропитание: 380 В; потребляемая мощность: 15,5 кВт; электродвигатель 15 кВт;
• длина пламенной трубы 530 мм; класс защиты корпуса IP40; масса ≈ 485 кг;
• рабочая температура: −10…+50 °C; эксплуатация в вентилируемых котельных при влажности ≤80%.

Преимущества и рекомендации по внедрению

• адаптивный менеджер горения снижает расход топлива и выбросы при переходных режимах;
• модульная структура упрощает замену топливного насоса, форсунок, сервопривода и других узлов;
• рекомендуется регулярная проверка датчика пламени, электрода и реле давления при вводе в эксплуатацию и в процессе ТО;
• для соответствия регламентам 2026 года рекомендуется интеграция с системой удалённого мониторинга и аналитики потребления.

Горелка CIB Unigas K990A представляет собой сбалансированное решение для промышленных систем отопления и технологических процессов, где критична точность управления, безопасность и оптимизация эксплуатационных расходов.
