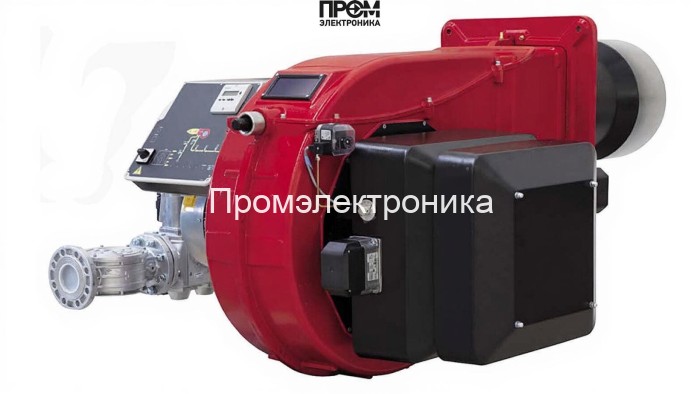

Газовая горелка CIB Unigas K990A — техническое описание и состав узлов

Техническое описание предназначено для инженеров, специалистов по пуско‑наладке и закупщиков. Газовая горелка CIB Unigas K990A проектировалась как промышленный модуль для котельных и технологических печей с диапазоном мощности 1820–9900 кВт, фланцем DN100 и расходом газа 193–1048 нм³/ч. Текст построен в строгом техническом стиле, структурирован для удобного восприятия и оптимизирован с учётом поисковых требований 2026 года: семантические блоки, ключевые фразы и акцент на составных узлах.

Ключевые технические данные

• Вид топлива: газовая.
• Мощность: 1,82–9,9 МВт (1820–9900 кВт).
• Длина пламенной трубы: 530 мм, тип — стандартная.
• Электропитание: 380 В; электродвигатель 15 кВт; потребляемая мощность 15,5 кВт.
• Фланец: DN100; рабочие давления: рампа 8–208 мбар, противодавление 0–25 мбар.
• Эксплуатационный диапазон температур: −10…+50 °C; класс защиты IP40.

Конструктивный состав: основные узлы и компоненты

Горелка состоит из модульной конструкции, в составе которой выделяются следующие критически важные элементы. Их взаимная совместимость и надёжная работа обеспечивают управляемый процесс сгорания и безопасность эксплуатации.

• Топливный насос — обеспечивает подачу газа/смеси в рампу при заданном расходе; конструкция адаптирована под диапазон 193–1048 нм³/ч и работы при изменяющемся входном давлении.
• Газовая рампа и форсунки — рампа настроена на давление 8–208 мбар; комплект форсунок обеспечивает равномерное распыление и стабилизацию факела; замена форсунок предусмотрена сервисно.
• Датчик пламени — оптический/ионный контроль пламени с быстрым реагированием и интеграцией в систему безопасности котла.
• Топочный автомат — управляющий блок, реализующий алгоритмы розжига, контроля горения и аварийного отключения; поддерживает логику последовательности пуска и стопа.
• Трансформатор розжига — подаёт высоковольтные импульсы на электроды для надёжного поджига газовоздушной смеси при старте.
• Реле давления — мониторит статическое давление в рампе и блокирует подачу при отклонениях за пределы безопасной зоны.
• Сервопривод — исполнительный механизм для регулировки заслонок и подстройки соотношения воздух/газ в реальном времени, обеспечивает точность задания нагрузки.
• Клапаны — набор электромагнитных и запорных клапанов с быстродействием для аварийного перекрытия и секционирования подачи топлива.
• Электроды — комплект из зажигающих электродов и контрольных электродов для стабильного и повторяемого розжига.

Безопасность и обслуживание

• Система безопасности включает датчики давления, контроля пламени и топочный автомат с аварийной логикой.
• Регламентное обслуживание: проверка форсунок и рампы, тестирование датчиков пламени, инспекция трансформатора розжига и замена электродов по износу.
• Профилактика сервопривода и клапанов — контроль уплотнений и электроники не реже одного раза в полгода.

Вывод

CIB Unigas K990A — модульная промышленная горелка с комплексным набором узлов для точного управления процессом горения. Наличие топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов обеспечивает высокий уровень безопасности, оперативное обслуживание и совместимость с промышленными котлами DN100. Для корректного подбора и интеграции рекомендуется согласовать параметры рампы и противодавления с техническим паспортом котла.
