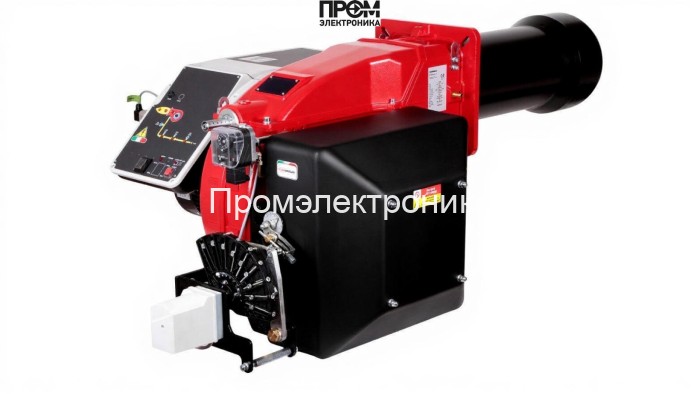

Газовая горелка CIB Unigas E205A M-.PR.SR.RU.A.8.50 — техническое описание

Газовая горелка CIB Unigas E205A (модель: E205A M-.PR.SR.RU.A.8.50) — промышленное решение для эффективного сжигания природного газа в котлах и теплогенераторах средней и высокой мощности. Производитель: CIB Unigas (Италия). Горелка разработана для стабильной работы в автоматическом режиме, обеспечивает высокий КПД и соответствует современным требованиям по экологичности и надежности.

Ключевые параметры (технические характеристики)

• Вид топлива: газовая (природный газ)
• Диапазон мощности: 340–2050 кВт
• Расход газа: 36–217 нм³/ч
• Давление газа на рампе: 5–89 мбар
• Противодавление в камере сгорания: 0–12 мбар
• Длина пламенной трубы: 503 мм, тип — стандартная
• Номинальный диаметр: DN 50, тип соединения: Rp 2"
• Электропитание: 220 В / 380 В (230/380 В, 50 Гц; возможна 3-фазная схема)
• Электродвигатель: 3000 Вт; потребляемая электрическая мощность: 3500 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 80–86 дБ
• Рабочий диапазон температур: от −10 до +50 °C
• Вес: 95 кг; габариты: 127.5 × 102.5 × 57.5 см
• Исполнение: прогрессивная; конструкция — моноблок с интегрированным вентилятором

Конструкция и комплектация — что входит в состав горелки

Конструктивно горелка выполнена в моноблоке и включает следующие узлы:

• огневая (пламенная) голова с раздельными каналами подачи газа и воздуха;
• алюминиевый воздухозаборник и стандартное сопло (пламенная труба длиной 503 мм);
• интегрированный вентилятор и 3‑кВт электродвигатель (3000 Вт);
• газовая рампа с двумя электромагнитными клапанами и датчиком-реле давления;
• блок контроля герметичности и электронный автомат управления (Siemens LMV совместим);
• крепежные и присоединительные элементы (резьбовое присоединение Rp 2").

Преимущества и эксплуатационные достоинства

• Широкий диапазон регулирования мощности (340–2050 кВт) — подходит для разных режимов нагрузки.
• Высокая эффективность и экологичность за счёт специальной геометрии огневой головы и раздельной подачи газа и воздуха.
• Стабильное горение при повышенном и пониженном противодавлении (0–12 мбар).
• Полностью автоматизированная работа и совместимость с электронными автоматами управления.
• Простота обслуживания: доступные обслуживаемые узлы и стандартная компоновка компонентов.
• Надёжность в диапазоне температуры −10…+50 °C и степень защиты IP40.

Области применения и примеры реального использования

Горелка CIB Unigas E205A применяется в промышленных котлах и теплогенераторах с мощностью до 1640 кВт, в том числе в установках с разрежением в камере сгорания и высоким сопротивлением топочной системы.

• Пример 1: Теплоцентраль пищевого производства — использование для равномерного прогрева парогенераторов при сменных нагрузках; экономия газа за счёт прогрессивного управления мощностью.
• Пример 2: Цех металлообработки — обеспечение технологического пара в непрерывном режиме с контролем противодавления.
• Пример 3: Коммунально‑правовые котельные — модернизация устаревших горелочных секций для снижения выбросов и повышения КПД.

Установка, обслуживание и эксплуатация

1. Монтаж: присоединение горелки по резьбовому стыку Rp 2", проверка герметичности газовой рампы и пневмосоединений.
2. Пуско‑наладка: настроить давление газа рампы (5–89 мбар), установить параметры Siemens LMV или другого автомата управления, выполнить пробный прогрев и проверить устойчивость пламени.
3. Ежедневная эксплуатация: контроль показаний датчиков давления, визуальная проверка состояния пламени и шумовых характеристик.
4. Плановое обслуживание (рекомендуется раз в 6–12 месяцев): чистка воздушного фильтра и сопла, проверка электромагнитных клапанов и блока контроля герметичности, замена уплотнений при необходимости.
5. Безопасность: эксплуатировать в проветриваемом сухом помещении, исключать наличие агрессивных веществ и обильной пыли.

Для каких котлов подходит

• Промышленные водогрейные и паровые котлы средней и высокой мощности (до 1640 кВт при типичной компоновке).
• Котлы с разрежением в камере сгорания и повышенным сопротивлением дымохода.
• Теплогенераторы и агрегаты, требующие прогрессивной модуляции мощности и точного управления подачей топлива.

FAQ — часто задаваемые вопросы

Подходит ли горелка для сети 380 В?

Да, электропитание допускает 220/230 В и 380 В (3‑фазное). Уточняйте конфигурацию подключения при заказе.

Какой расход газа при номинальной мощности?

Расход газа варьируется в пределах 36–217 нм³/ч в зависимости от заданной мощности и режима работы.

Можно ли интегрировать с автоматикой Siemens?

Да, горелка рассчитана на работу под управлением электронных автоматов Siemens LMV и совместимых систем.

Какой тип обслуживания обязателен?

Регулярная проверка газовой рампы, клапанов, состояния сопла и электродвигателя; плановая чистка и проверка уплотнений.
