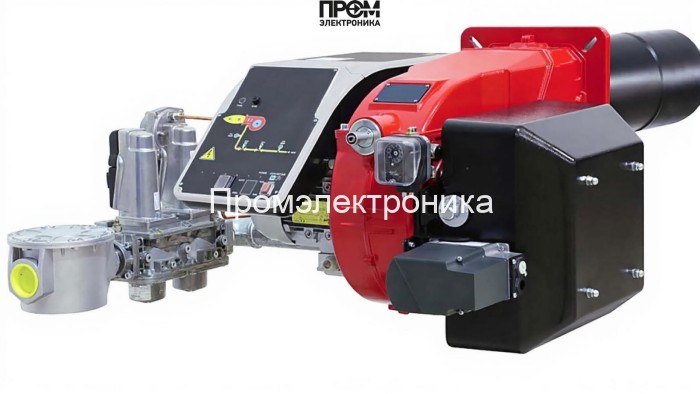

Газовая горелка CIB Unigas C120A — техническое описание и состав узлов

Газовая горелка CIB Unigas C120A спроектирована как модульная промышленная система с двухступенчатым управлением горением для котлов мощностью 300–1200 кВт. Описание составлено в техническом стиле с учётом SEO 2026: акцент на энергоэффективности, надёжности автоматики и простоте интеграции в современные котельные установки. Устройство рассчитано на работу при давлении рампы 5–44,6 мбар и противодавлении до 8 мбар, с пламенной трубой длиной 380 мм и стандартным фланцевым подключением Rp 1 1/2". Электропитание — 220/380 В; основной электродвигатель вентилятора — 1500 Вт; потребляемая мощность установки — до 2000 Вт.

Ключевые параметры

• Мощность: 300–1200 кВт
• Тип: двухступенчатая газовая горелка
• Пламенная труба: 380 мм
• Электропитание: 220/380 В
• Электродвигатель: 1500 Вт, степень защиты IP40
• Расход газа: 32–127 нм³/ч
• Давление рампы: 5–44,6 мбар; противодавление: 0–8 мбар
• Условия эксплуатации: от −10 до +50 °C
• Габариты: 125.3 x 97.8 x 51.2 см; масса: 60 кг

Конструктивные узлы и состав горелки

Для быстрой диагностики и интеграции в систему управления перечислены основные детали, входящие в состав горелки. Каждый узел доступен для обслуживания и замены без демонтажа основной рамы.

• Топливный насос — обеспечивает стабильное подведение газа к рампе и поддержание заданного давления в диапазоне 5–44,6 мбар; рассчитан на длительный ресурс и простую замену.
• Датчик пламени — контролирует наличие устойчивого пламени, интегрируется с автоматикой безопасности; быстрая реакция на погасание с блокировкой подачи топлива.
• Топочный автомат — логическая плата управления двухступенчатым режимом, реализует последовательность розжига, контроль давления и диагностику неисправностей.
• Трансформатор розжига — генератор импульсов высокого напряжения для электрических электродов; гарантирует надёжный поджиг при стандартных параметрах электросети.
• Реле давления — механический/электронный элемент защиты, отслеживает превышение допустимого давления в рампе и даёт команду на аварийную блокировку.
• Форсунки — стандартизированные сопла SP в головке сгорания, обеспечивают оптимальную смесь газа и воздуха для устойчивого и экономичного пламени.
• Сервопривод — исполнительный механизм управления заслонками и клапанами для точного управления подачей воздуха и регулировкой мощности.
• Клапан — запорный и регулирующий элементы газовой рампы; два уровня запорных клапанов для надёжной газовой изоляции при останове.
• Электроды — ионизационные и розжиговые электроды, выполненные из коррозионно-стойких сплавов, обеспечивают стабильный розжиг и контроль пламени.

Особенности эксплуатации и обслуживания

• Регулярная проверка герметичности рампы, состояния клапанов и реле давления.
• Очистка форсунок и пламенной трубы для сохранения экономичности и стабильности пламени.
• Тестирование датчика пламени и трансформатора розжига при плановом ТО.
• Контроль вибраций и состояния электродвигателя; соблюдение требований по заземлению и защите цепей.

Горелка CIB Unigas C120A оптимальна для промышленных и коммунальных котельных, где требуются надёжность автоматики, энергоэффективность и простота интеграции в систему управления 2026 года. Модульная архитектура и стандартизированные узлы позволяют минимизировать время простоя и снизить эксплуатационные расходы.
