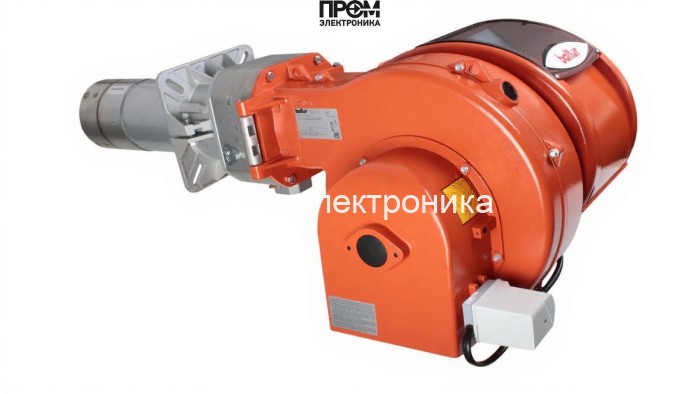

Газовая горелка Baltur TBG 85 P

Газовая горелка Baltur TBG 85 P — техническое описание и руководство по применению

Предлагаемое решение — газовая горелка Baltur TBG 85 P (арт. 17480010) — промышленный модуль горения для котлов, печей и теплогенераторов. Описание выполнено в техническом стиле с учётом SEO-стандартов Яндекса 2026 года: ключевые характеристики и область применения раскрыты структурированно, для быстрого поиска и принятия решения.

Ключевые технические параметры

• Вид топлива: газовая (природный и сжиженный газ).
• Мощность горелки: от 170 до 850 кВт.
• Исполнение: двухступенчатая (низкая/высокая мощность).
• Длина пламенной трубы: 400 мм.
• Электропитание: 380 В, потребляемая электрическая мощность 1200 Вт.
• Электродвигатель: 1100 Вт, трёхфазный.
• Противодавление: от 0 до 10 мбар.
• Расход газа: от 17.1 до 85 нм³/ч.
• Класс пылевлагозащиты: IP44; уровень шума: 73 дБ.
• Вес: 57 кг; габариты: 123×64.5×52 см.
• Комплектация: с головой сгорания, в комплект входят 4- и 7-полюсные штекеры и монтажные аксессуары.
• Бренд: Baltur (Италия).

Конструкция и состав горелки

Конструкция Baltur TBG 85 P ориентирована на надёжность и простоту обслуживания. В состав горелки входят:

1. Корпус из алюминиевого литья с шарниром откидывания (обеспечивает доступ к узлам без демонтажа).
2. Голова сгорания и сопловая труба с устройством частичной рециркуляции дымовых газов для снижения NOx.
3. Мощный центробежный вентилятор с приводом от 1100 Вт электродвигателя.
4. Электромагнитный газовый клапан и система дозирования газовоздушной смеси с электрическим сервоприводом.
5. Воздушная заслонка с автоматическим закрывателем для поддержания теплового режима в паузах.
6. Система контроля пламени: электрод ионизации с возможностью подключения микроамперметра.
7. Электронная панель индикации и подключения (4- и 7-полюсные штекеры).

Преимущества и эксплуатационные свойства

• Двухступенчатая регулировка мощности обеспечивает экономию топлива и снижение циклических нагрузок на котёл.
• Частичная рециркуляция дымовых газов уменьшает выбросы NOx (класс II по EN 676), что важно для современных экологических требований.
• Универсальный скользящий фланец позволяет адаптировать горелку к различным камерам сгорания и типам котлов.
• IP44 — защита от пыли и брызг, соответствует промышленным условиям эксплуатации.
• Откидная конструкция и простая разводка штекеров ускоряют сервисное обслуживание и сокращают время простоя.
• Совместимость с автоматикой управления котлом и возможностью интеграции в системы удаленного мониторинга.

Области реального применения — примеры

• Паровые и водогрейные котлы в промышленных цехах: замена старых горелок для повышения КПД и снижения выбросов.
• Тепловые агрегаты на пищевых, химических и металлообрабатывающих производствах, где важна точная модуляция тепловой нагрузки.
• Теплогенераторы и печи с нестабильным тепловым режимом — использование двухступенчатой схемы позволяет удерживать требуемую температуру с минимальными колебаниями.
• Системы запасного и аварийного теплоснабжения, где требуется быстрое восстановление мощности и надёжность пуска.

Обслуживание и эксплуатация

Рекомендуемый регламент обслуживания:

• Ежемесячная визуальная проверка корпуса, фланца и состояния проводки.
• Квартальная проверка электромагнитного клапана и состояния электрода ионизации.
• Раз в 6–12 месяцев — проверка и очистка сопловой трубы и вентилятора; контроль расхода газа и соответствия заданной характеристике 17.1–85 нм³/ч.
• Раз на год — полная проверка систем защиты, привода воздушной заслонки и параметры противодавления (0–10 мбар).

Технические операции выполняются с отключённым питанием 380 В и квалифицированным персоналом. Для доступа к основным узлам предусмотрен откидываемый шарнир — снятие горелки не требуется.

Совместимость: для каких котлов подходит

• Водогрейные и паровые котлы средней и высокой мощности в диапазоне 170–850 кВт.
• Промышленные теплообменники и печи с камерами сгорания, допускающими длину пламенной трубы 400 мм и наличие скользящего фланца.
• Модели котлов, рассчитанные на работу с природным или сжиженным газом и имеющие возможность подключения двухступенчатой автоматики.

FAQ — ответы на типовые вопросы

Подходит ли Baltur TBG 85 P для модернизации старых котлов?

Да. Скользящий фланец и откидываемая конструкция упрощают установку на существующие камеры сгорания при соблюдении требований по противодавлению и размерам.

Какие требования к электропитанию?

Трёхфазное питание 380 В, потребляемая мощность до 1,2 кВт. Обязательна защита по электропитанию и корректное заземление.

Какова экономия топлива при переходе с нерегулируемых горелок?

В реальных условиях за счёт двухступенчатой работы и точного регулирования смеси экономия может достигать 8–15% в зависимости от профиля нагрузки.

Требуется ли дополнительная рама/рампа?

Горелка может поставляться отдельно или в комплекте с рампой, в зависимости от условий подключения и требований заказчика.

Заключение и покупка

Baltur TBG 85 P — технически выверенное решение для промышленных и технологических установок, где важны надёжность, низкие выбросы NOx и удобство обслуживания. Для промышленной поставки и профессионального сопровождения рекомендуем приобретать оборудование у компании Промэлектроника — краткая консультация и комплектация под задачу: sales@prom-elec.com. Наши специалисты помогут подобрать исполнение горелки с учётом размера камеры сгорания, требуемой мощности и системы автоматики.
