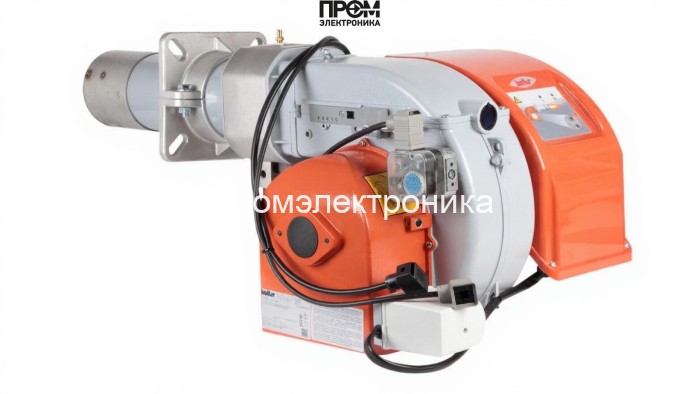

Газовая горелка Baltur TBG 45 P — техническое описание

Газовая горелка Baltur TBG 45 P (арт. 17210010, бренд Baltur, Страна бренда: Италия) предназначена для промышленного и коммунального применения в тепловых установках с потребностями мощности от 100 до 450 кВт. Устройство обеспечивает эффективное и экологичное сжигание газовоздушной смеси при двухступенчатом режиме работы, соответствует требованиям безопасности и автоматизации по стандартам EN676 и EN298.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 100 до 450 кВт
• Исполнение: двухступенчатая (низкое/высокое пламя)
• Тип пламенной трубы: стандартная, длина 300 мм
• Электропитание: 220 В; электродвигатель 500 Вт
• Потребляемая электрическая мощность: 680 Вт
• Класс пылевлагозащиты: IP44
• Уровень шума: 76 дБ
• Противодавление: от 0 до 8 мбар
• Вес: 32 кг; Габариты: 92×55×43.3 см
• Расход газа: от 10.1 до 45.3 нм³/ч
• Комплектация: с головой сгорания; в комплект входят монтажные принадлежности (2 фланца, прокладка, крепеж)

Конструкция и состав горелки

Конструкция Baltur TBG 45 P выполнена с ориентацией на надежность и ремонтопригодность. В состав горелки входят:

• корпус из алюминиевого литья (прочность и коррозионная стойкость);
• центробежный воздуходувный вентилятор высокой производительности;
• воздухозаборник с дроссельной заслонкой и регулируемой воздушной камерой;
• пламенная труба стандартной длины 300 мм (заменяемая);
• газовая рампа с электромагнитными запорными клапанами, регулятором давления и фильтром;
• система автоматического управления и контроля по стандарту EN298 (ионизационный контроль, воздушный прессостат);
• электрозащита корпуса по IP44, разъемы для подключения компонентов и питания.

Преимущества и эксплуатационные особенности

• двухступенчатая регулировка обеспечивает экономичный режим при частичных нагрузках и быстрый разгон до номинальной мощности;
• низкие выбросы NOx и CO (класс III по EN676), что важно для соответствия современным экологическим требованиям;
• адаптивность к разным камерам сгорания за счёт смещаемого фланца и скользящего крепления;
• удобство техобслуживания: доступ к узлам без демонтажа всей конструкции с котла;
• надежная защита от внешних воздействий (IP44) и высокая шумовая стабильность при уровне 76 дБ;
• широкий диапазон расхода газа (10.1–45.3 нм³/ч) и допустимое противодавление 0–8 мбар расширяют область применения.

Примеры реального использования

• энергетические участки промышленных цехов: перевод котлоагрегатов на газовое топливо с мощностью до 450 кВт;
• тепловые пункты многоквартирных домов и социальные объекты: поддержание стабильной подачи тепла в сетях с переменной нагрузкой;
• предприятия пищевой и легкой промышленности: процессы с требованием чистого и управляемого пламени;
• аварийные и резервные установки на объектах с частыми пусками и остановками благодаря устойчивой автоматике и быстрому отклику двухступенчатого режима.

Обслуживание и эксплуатация

• рекомендуется регламентное обслуживание не реже одного раза в 12 месяцев: проверка газовой рампы, электромагнитных клапанов, фильтра и прессостата;
• ежеквартальная проверка ионизационного контроля и состояния электроразъемов; при необходимости — чистка пламенной трубы и воздухоочистителя;
• в случае увеличения шума или изменений давления следует проверить подшипники вентилятора и зазоры в узлах;
• при монтаже соблюдать требования по электропитанию 220 В и заземлению, использовать рекомендованные фланцы и прокладки из комплекта.

Совместимость с котлами

Baltur TBG 45 P подходит для атмосферных и полусиловых стальных и чугунных котлов, а также для теплообменников промышленных установок с подходящими камерами сгорания. Благодаря скользящему фланцу и регулировкам подачи воздуха горелка адаптируется к различным конфигурациям камер и позволяет устанавливать её на котлы с мощностными требованиями в диапазоне 100–450 кВт.

FAQ — частые вопросы

• Какой расход газа при минимальной мощности? При минимальной ступени расход около 10.1 нм³/ч.
• Можно ли использовать горелку при нестабильном газовом давлении? Допускается противодавление от 0 до 8 мбар; при отклонениях необходимы регуляторы давления.
• Какие расходные части важны для регулярной замены? Фильтр газовой рампы, электромагнитные клапаны по результатам диагностики и уплотнения фланцев.
• Требования к электропитанию? Сеть 220 В, электродвигатель 500 Вт, потребляемая мощность в рабочем режиме до 680 Вт.

Для оптимальной поставки, монтажа и сервисного сопровождения рекомендуем приобретать оборудование у компании Промэлектроника — профессионального поставщика с опытом внедрения промышленных горелочных установок. По вопросам поставок и технической поддержки пишите на sales@prom-elec.com.

Горелка Baltur TBG 45 P — решение для тех, кто ценит надёжность, соответствие стандартам и удобство обслуживания при промышленной эксплуатации.
