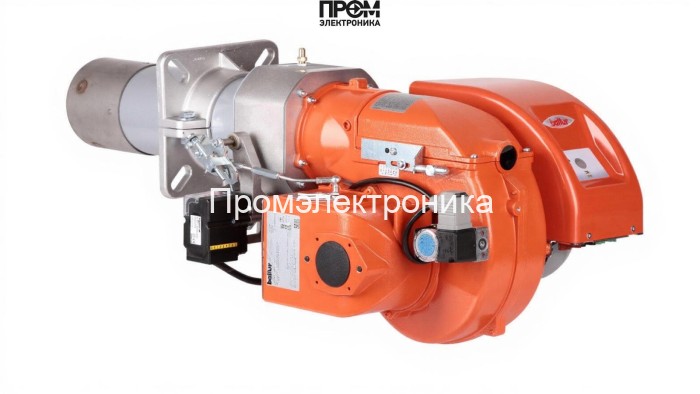

Газовая горелка Baltur TBG 35 P (арт. 17330010) — техническое описание

Газовая горелка Baltur TBG 35 P — промышленный двухступенчатый агрегат для тепловых установок мощностью от 80 до 410 кВт. Разработана в Италии (бренд Baltur) для эксплуатации в котлах, теплогенераторах и других установках с различными модификациями камер сгорания. Устройство соответствует классу III по EN676 и обеспечивает низкие выбросы при стабильной автоматизированной работе.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: 80–410 кВт
• Исполнение: двухступенчатая (2 ступени мощности)
• Тип пламенной трубы: стандартная, длина 150 мм
• Электропитание: 220 В
• Электродвигатель: 370 Вт (0,37 кВт)
• Потребляемая электрическая мощность: 560 Вт
• Расход газа: 8.05–41.23 нм³/ч
• Противодавление: 0–8 мбар
• Уровень шума: 76 дБ
• Класс пылевлагозащиты: IP40
• Вес: 40 кг
• Габариты: 101 × 44 × 37.8 см
• Комплектация: голова сгорания; в комплект также входят 2 фиксирующих фланца, теплоизоляционная прокладка и крепёж

Конструкция и состав горелки

Конструктивно Baltur TBG 35 P состоит из следующих основных узлов:

• корпус из коррозиестойкого алюминиевого сплава — обеспечивает механическую прочность и устойчивость к агрессивной среде;
• центробежный вентилятор — высокопроизводительный, формирует подачу воздуха для горения;
• воздухозаборник с дроссельной заслонкой и электрическим сервоприводом — обеспечивает регулирование воздушного потока на 1-й и 2-й ступенях;
• газовая рампа с электромагнитными запорными клапанами, регулятором давления и фильтром — обеспечивает дозирование и безопасность подачи газа;
• блок смешивания и пламенная труба (150 мм) — формируют стабильное пламя при минимальных выбросах;
• система ионизационного контроля пламени и разъём для подключения микроамперметра — контроль над горением и безопасность запуска;
• воздушный прессостат для контроля работы вентилятора и топочная автоматика по EN 298 — автоматическое управление режимами и защитные функции;
• коммутационные разъёмы (7- и 4-штырьковые) для питания, подключения термостатов и управления 2-й ступенью.

Преимущества и эксплуатационные свойства

• Широкий диапазон мощности (80–410 кВт) — подходит для малого и среднего промышленного теплообеспечения.
• Двухступенчатое регулирование — экономное потребление топлива при частичных нагрузках и быстрый переход на полную мощность.
• Низкие выбросы и соответствие EN676 — экологическая безопасность и соответствие нормативам.
• Простота монтажа — сдвижной фланец позволяет устанавливать горелку в камеры разных модификаций.
• Удобство обслуживания — блок смешивания доступен для обслуживания без демонтажа горелки из тепловой установки.
• Повышенная электробезопасность и защита от внешних воздействий (IP40).

Области применения и совместимость с котлами

Baltur TBG 35 P рекомендована для следующих типов установок:

• водогрейные и паровые котлы малой и средней мощности;
• теплогенераторы и блочные котельные на природном или сжиженном газе;
• промышленные и коммунальные установки, где требуется двухступенчатая модуляция и высокая надежность.

Благодаря регулируемой подаче воздуха и газовой рампе с регулятором давления горелка совместима с большинством камер сгорания стандартных модификаций. Рекомендуется согласовать параметры противодавления (0–8 мбар) и размеры фланца с конкретным котлом перед монтажом.

Примеры реального использования

• Котельная на малом предприятии — замена устаревшей горелки позволила снизить расход газа при частичных нагрузках благодаря двухступенчатому режиму.
• Теплогенератор в сельском комплексе — стабильная работа при переменных нагрузках и простое техобслуживание без длительных демонтажей.
• Коммерческое здание — обеспечение горячего водоснабжения и отопления с минимальными выбросами и автоматическим контролем горения.

Обслуживание и эксплуатация

Рекомендуемая периодичность обслуживания:

• ежемесячная визуальная проверка корпуса, фланцев и соединений;
• раз в 6 месяцев — проверка и очистка газовой рампы, фильтров и механики заслонок;
• раз в год — комплексная диагностика автоматики EN 298, контроль ионизационной цепи и проверка герметичности газовой рампы;
• замена изнашиваемых частей по результатам диагностики (свечи ионизации, фильтры, уплотнения).

При эксплуатации соблюдайте требования по электропитанию 220 В, обеспечьте защиту от повышенной влажности и пыли (класс IP40) и поддерживайте чистоту воздухозаборников для сохранения рабочего ресурса вентилятора и снижения уровня шума (примерно 76 дБ вблизи источника).

Комплектация поставки

• горелка Baltur TBG 35 P (арт. 17330010);
• голова сгорания;
• 2 фиксирующих фланца;
• теплоизоляционная прокладка;
• крепёжные элементы и заводская документация.

FAQ — часто задаваемые вопросы

• Подходит ли эта горелка для моего котла? Совместимость определяется размерами фланца, требуемым диапазоном мощности и допустимым противодавлением (0–8 мбар). Для точной оценки рекомендуется предоставить техническую карточку котла.
• Какой расход газа ожидать? В рабочем диапазоне расход варьируется от 8.05 до 41.23 нм³/ч в зависимости от нагрузки и состава топлива.
• Можно ли устанавливать горелку на старые котлы? Да, если габариты и параметры противодавления совпадают; необходима проверка на герметичность и возможность монтажа сдвижного фланца.
• Какие элементы требуют периодической замены? Фильтры, уплотнения, ионизационные электроды и расходные части автоматики (при необходимости).

Почему выгодно купить у Промэлектроника

Покупая оборудование у компании Промэлектроника, вы получаете профессиональную техническую консультацию, поддержку при подборе и согласовании параметров установки, а также гарантийное и постгарантийное обслуживание. Для заказа и консультации пишите: sales@prom-elec.com.

Технические параметры, состав комплектации и эксплуатационные рекомендации в данном описании основаны на заводских данных Baltur. Перед установкой и вводом в эксплуатацию обязательно проведите пусконаладочные работы квалифицированной бригадой и следуйте требованиям безопасности и нормативам.
