Газовая горелка Baltur TBG 120 P — техническое описание и руководство по применению

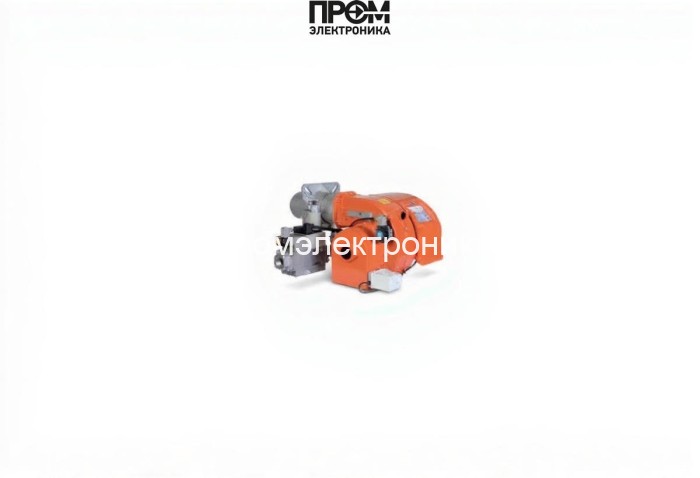

Газовая горелка Baltur TBG 120 P (арт. 18570010) — промышленная двухступенчатая горелочная установка для работы на метане и пропане. Предназначена для надёжного сжигания газообразного топлива в котлах и тепловых агрегатах мощностью от 240 до 1200 кВт. Конструкция разработана с упором на долговечность, безопасность и простоту обслуживания, соответствует стандартам по контролю пламени и электробезопасности.

Ключевые технические характеристики

• Вид топлива: газовая (метан/пропан)
• Диапазон мощности: 240–1200 кВт
• Исполнение: двухступенчатая (низкое/высокое пламя)
• Тип пламенной трубы: стандартная, длина 450 мм
• Электропитание: 220 В, потребляемая мощность 1600 Вт
• Электродвигатель: 1500 Вт, центробежный вентилятор
• Расход газа: от 24.1 до 120.7 нм³/ч
• Противодавление: 0–12 мбар
• Класс пылевлагозащиты: IP54
• Уровень шума: 75.5 дБ
• Вес: 66 кг; габариты (Д×Ш×В): 128×69×55 см
• Страна бренда: Италия
• Комплектация: поставляется с головой сгорания, 2 фланцами, изоляционной прокладкой и крепежом; газовая рампа подбирается отдельно; возможно дополнение системой контроля герметичности клапанов

Конструкция и состав горелки

Конструкция Baltur TBG 120 P включает следующие основные узлы и компоненты:

• Корпус из алюминиевого сплава — обеспечивает лёгкость и коррозионную стойкость.
• Центробежный вентилятор и электродвигатель 1500 Вт — формируют рабочий воздушный поток.
• Пламенная труба (450 мм) со стандартным соплом — направляет факел в камеру сгорания.
• Поворотное сопло и подвижный фланец — для точной установки и упрощённого сервисного доступа.
• Заслонка с сервоприводом — управляет объёмом воздуха, автоматически закрывается в паузах.
• Электромагнитный газовый клапан и система электропроводки — обеспечивают подачу и перекрытие газа.
• Электрод ионизации и интерфейс подключения микроамперметра — контроль пламени.
• Топочный автомат по EN 298 с функцией самодиагностики — управление и безопасность.

Поставляемая комплектация и опции

• В комплекте: 2 фланца, изоляционная прокладка, комплект крепежа.
• Опции: газовая рампа (подбирается отдельно), система контроля герметичности клапанов.

Преимущества и эксплуатационные достоинства

• Универсальность: возможность работы на метане и пропане с переводом топлива.
• Экономичность: оптимизированная автоматика обеспечивает полное сжигание и снижает расход топлива.
• Экология: пониженные выбросы NOx (класс 2 по N676).
• Надёжность: электрозащита IP54 и прочный алюминиевый корпус.
• Удобство монтажа и обслуживания: подвижный фланец и поворотное сопло без демонтажа топочной установки.
• Безопасность: контроль пламени и самодиагностика топочного автомата.

Примеры реального применения

1. Промышленные паровые котлы и водогрейные установки мощностью 240–1200 кВт — замена устаревших горелок для повышения КПД и снижения выбросов.
2. Цеховые теплогенераторы для технологических процессов (сушка, нагреватель) — стабильная работа в двух режимах мощности.
3. Тепловые пункты коммунального и промышленного назначения — применение в системах центрального теплоснабжения с требованием надёжного управления и диагностики.

Для каких котлов подходит

• Пожаро-нагревательные (fire-tube) котлы среднего и крупного диапазона мощности.
• Водогрейные и паровые котлы индустриального назначения.
• Модулированные и ступенчатые тепловые установки, где необходима двухступенчатая регулировка пламени.
• Камеры сгорания различных модификаций — конструкция допускает адаптацию фланца и позиционирование сопла.

Обслуживание и эксплуатация

• Регулярные проверки: визуальный осмотр корпуса, состояние электрокабелей, герметичность газовых соединений — не реже 1 раза в 3 месяца при интенсивной эксплуатации.
• Ежегодное сервисное обслуживание: чистка пламенной трубы и сопла, проверка электродов и системы ионизации, тестирование работы заслонки и сервопривода.
• Рекомендации по эксплуатации: эксплуатировать при напряжении 220 В с заземлением, избегать длительного воздействия агрессивной среды, поддерживать допустимое противодавление 0–12 мбар.
• Диагностика: встроенная самодиагностика автоматики и индикация состояния позволяют оперативно идентифицировать неисправности и минимизировать время простоя.

FAQ — часто задаваемые вопросы

• Вопрос: Можно ли использовать горелку на пропане и метане без доработок?
  Ответ: Да, конструктивно предусмотрена возможность перевода между газами, но требуется настройка форсунок и регулировка газовой рампы профессионалом.
• Вопрос: Требуется ли отдельная система контроля герметичности клапанов?
  Ответ: В базовой комплектации она не установлена, но доступна как опция для объектов с повышенными требованиями безопасности.
• Вопрос: Как часто нужно менять электрод ионизации?
  Ответ: Зависит от режима работы и качества топлива; ориентировочно осмотр и замена при необходимости — при ежегодном техническом обслуживании.
• Вопрос: Совместима ли горелка с автоматикой сторонних производителей?
  Ответ: Да, но требуется профессиональная интеграция и проверка соответствия стандартам EN 298 и электрическим интерфейсам.
• Вопрос: Какие ограничения по монтажу в небольших котельных?
  Ответ: Учитывайте габариты (128×69×55 см), массу 66 кг и уровень шума 75.5 дБ при размещении в помещении.
