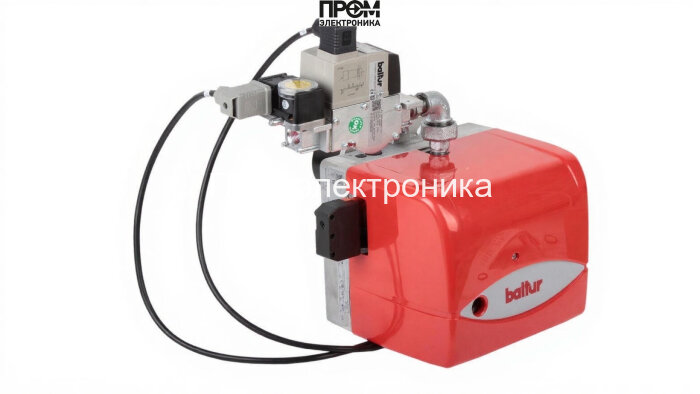

Газовая горелка Baltur BTG 3 MM065 A20C-R1/2 — техническое описание для проектировщиков и сервис-инженеров

Газовая горелка Baltur BTG 3 MM065 A20C-R1/2 разработана для надёжной одноступенчатой подачи тепла в малых и средних котельных установках. Модель обеспечивает регулируемую тепловую мощность 16.6–42.7 кВт при расходе газа 1.7–4.3 нм³/ч и рабочем давлении рампы 3.9–15.3 мбар. Конструкция ориентирована на простоту интеграции, безопасность пуска и удобство сервисного обслуживания.

Конструктивные узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу газа и компенсирует перепады давления в магистрали, выполнен под рамповое подключение Rp 1/2".
• Датчик пламени — оптический/ионный контроллер контроля горения для мгновенного отключения при нестабильном факеле.
• Топочный автомат — встроенная плата управления одноступенчатой логики, обеспечивает последовательность розжига, контроль блокировок и защиту по сигналам датчиков.
• Трансформатор розжига — высоковольтный модуль для ионизации и создания начальной искры; обеспечивает надёжный запуск при номинальном 220 В.
• Реле давления — контроль противодавления и предотвращение работы при превышении допустимых значений (0–1.4 мбар противодавления).
• Форсунки — комплект сменных жиклёров, адаптация к типу топлива и настройка расхода 1.7–4.3 нм³/ч.
• Сервопривод — исполнительный механизм регулирования положения клапана и заслонок в приводе воздуха/газа.
• Клапан — электромагнитный запорный элемент для безопасного перекрытия подачи топлива при аварии.
• Электроды — пара электродов контроля и розжига, рассчитана на длительный ресурс в стандартной пламенной трубе длиной 90 мм.

Ключевые технические параметры

• Мощность: 16.6–42.7 кВт
• Расход газа: 1.7–4.3 нм³/ч
• Электропитание: 220 В, потребление 170 Вт; электродвигатель 90 Вт
• Класс защиты: IP40 (работа в закрытых помещениях)
• Шум: 64 дБ; вес 9.2 кг; габариты 33×25×21.5 см

Эксплуатация и обслуживание

• Монтаж и наладку выполняет сертифицированный инженер с проверкой герметичности газовой рампы и корректировкой форсунок.
• Ежемесячная визуальная проверка датчика пламени и электродов; ежегодная диагностика трансформатора розжига, реле давления и сервопривода.
• При смене типа газа — обязательная замена форсунок и переналадка топочного автомата.

Газовая горелка Baltur BTG 3 MM065 A20C-R1/2 — оптимальное решение для проекта, где требуются компактность, точность регулировок и модульная архитектура компонентов (насос, датчик пламени, автомат, трансформатор, реле давления, форсунки, сервопривод, клапан, электроды) для быстрой интеграции и надёжной эксплуатации.
