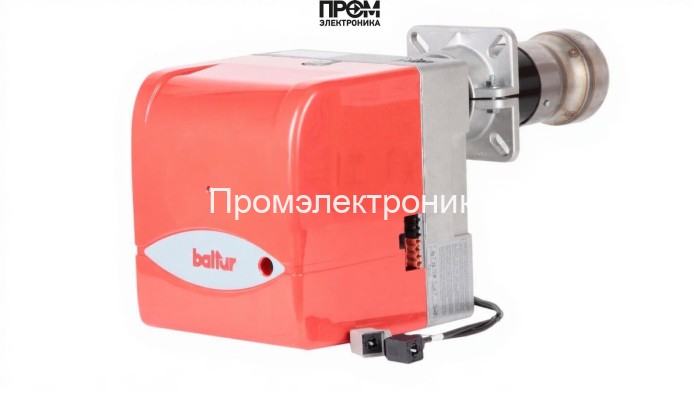

Газовая горелка Baltur BTG 28 MM412 A20C-R5/4-B — техническое описание и состав узлов

Промышленная газовая горелка Baltur BTG 28 — решение для котельных и технологических печей с диапазоном мощности 100–280 кВт. Конструкция ориентирована на простую интеграцию и длительную эксплуатацию при стабильной работе газовой рампы и соблюдении регламентных проверок. Описание составлено в техническом стиле с учётом SEO 2026: семантическая структура, ключевые фразы и ясные блоки для быстрой оценки совместимости и обслуживания.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: 100–280 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В, потребляемая мощность 330 Вт
• Электродвигатель: 185 Вт
• Класс защиты: IP40
• Расход газа: 10–28.2 нм³/ч
• Давление рампы: 3–15.2 мбар, противодавление в камере: 0–6 мбар
• Тип соединения: Rp 1 1/4", вес 17 кг

Из чего состоит горелка — основные узлы

Модель Baltur BTG 28 включает инженерно значимые элементы, обеспечивающие безопасность, точность подачи топлива и быстроту розжига:

• Топливный насос — обеспечивает стабильную подачу газа при заданном давлении рампы.
• Датчик пламени — оптический/ионный контроль наличия факела для безопасного отключения подачи топлива.
• Топочный автомат — блок управления последовательностью пуска/остановки и защитными таймерами.
• Трансформатор розжига — генератор искры для быстрого и надёжного поджига смеси.
• Реле давления — мониторинг давления газа с интерфейсом к блоку управления.
• Форсунки — сменяемые сопла для точной дозировки расхода газа на разных режимах.
• Сервопривод — регулятор положения заслонок/клапанов для настройки подачи воздуха и газа.
• Клапан (газовый) — электромагнитный запорный элемент с быстрым срабатыванием при аварии.
• Электроды — электродные элементы контроля и розжига, рассчитанные на частые циклы пуска.

Преимущества конструкции

• Модульность: узлы доступны для замены и сервисного обслуживания без демонтажа корпуса.
• Точность регулировки: сервопривод и форсунки обеспечивают стабильный КПД установки.
• Безопасность: датчик пламени и реле давления интегрированы в логическую схему отключения.
• Адаптивность: подходит для водогрейных и паровых котлов в диапазоне 100–280 кВт.

Рекомендации по монтажу и обслуживанию

• Устанавливать на подготовленную раму с учётом габаритов 69.5×30.3×36.8 см и фланцевого соединения Rp 1 1/4".
• Обеспечить питание 220 В через защитные устройства и стабилизатор для трансформатора розжига и блока управления.
• Периодически проверять герметичность газовой рампы, состояние форсунок и электродов, работать с реле давления и датчиком пламени по регламенту.
• В условиях повышенной запылённости предусмотреть фильтрацию воздуха и дополнительную защиту ввиду класса IP40.

Данное техническое описание ориентировано на инженеров и сервисные компании, принимающих решения по подбору горелочного оборудования. Включённые элементы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) отражают полный набор компонентов, ответственных за безопасность, управление и стабильность работы Baltur BTG 28.
