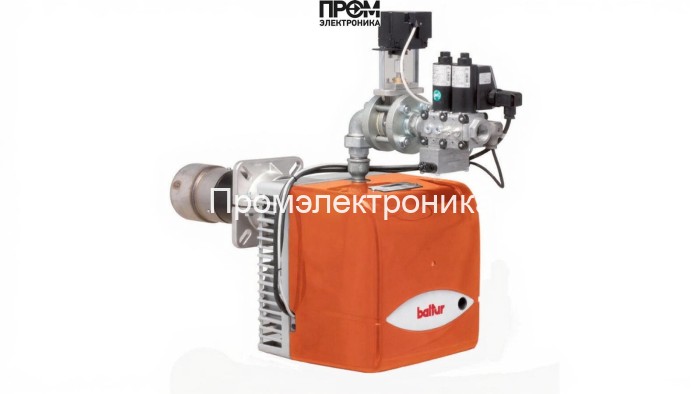

Газовая горелка Baltur BTG 28 ME MM415 F20S-R3/4-V — техническое описание

Данный документ представляет техническое описание газовой горелки Baltur BTG 28 ME MM415 F20S-R3/4-V. Описание ориентировано на инженеров по эксплуатации и техников по монтажу: акцент сделан на конструктивных узлах, рабочих параметрах и требованиях к обслуживанию. Горелка выполнена в прогрессивном исполнении и предназначена для эффективного сжигания природного и сжиженного газа в водогрейных и паровых котельных мощностью 80–280 кВт.

Ключевые параметры

• Мощность: 80–280 кВт;
• Длина пламенной трубы: 300 мм;
• Электропитание: 220 В, потребляемая мощность 370 Вт;
• Давление газовой рампы: 2.1–18.2 мбар; противодавление дымовой системы: 0–6 мбар;
• Расход газа: 8–28.2 нм³/ч;
• Тип соединения: Rp 3/4"; класс защиты IP40; уровень шума 68 дБ;
• Масса: 17 кг; габариты: 69.5 × 30.3 × 34.5 см.

Конструктивные узлы и их функции

Ниже приведён список основных функциональных узлов горелки с указанием назначения и особенностей монтажа и контроля:

• Топливный насос — обеспечивает стабильную подачу газовой смеси в рампу при заданном давлении; критичен для стабильности факела при вариативной нагрузке.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения; интегрирован в систему безопасности для немедленного выключения при потухании.
• Топочный автомат — логический блок управления последовательностью пуска, контроля состояния и защитных отключений; совместим с внешними системами автоматизации.
• Трансформатор розжига — высоковольтный модуль формирования искры для надежного запала; рассчитан на эксплуатацию в условиях 220 В питания.
• Реле давления — монитор давления в рампе/магистрали; выполняет функции блокировки запуска при несоответствии давления заданным пределам (2.1–18.2 мбар).
• Форсунки — картриджи точной настройки расхода и геометрии факела; сменяются при переходе на другое топливо (LPG) и при износе.
• Сервопривод — исполнительный механизм регулирования заслонок и дроссельных элементов; обеспечивает плавную модуляцию подачи топлива в прогрессивном режиме.
• Клапан — запорная арматура газовой рампы; включает электромагнитные и предохранительные элементы для быстрого перекрытия подачи газа.
• Электроды — высоковольтные элементы розжига и ионизационного контроля; расположены в голове сгорания для стабильного и контролируемого пуска.

Рекомендации по установке и обслуживанию

• Монтаж должен проводить квалифицированный персонал с проверкой герметичности газовой рампы и правильной ориентации головы сгорания;
• Проверять работоспособность датчика пламени и трансформатора розжига при каждой пусконаладке;
• Регулярное ТО: чистка форсунок и головы сгорания, проверка сервопривода и реле давления не реже 1 раза в 12 месяцев;
• При переходе на LPG — обязательная замена форсунок и перенастройка давления рампы согласно документации;
• Обеспечить защиту сети 220 В и заземление, соответствующие требованиям безопасной эксплуатации.

Совместимость и применение

Горелка Baltur BTG 28 подходит для трубчатых и кожухотрубных котлов в диапазоне указанных тепловых нагрузок, применяется на промышленных и коммунальных объектах, где требуется стабильность параметров горения и удобство обслуживания. Техническая конфигурация узлов позволяет интеграцию с системами удалённого мониторинга и современными решениями по энергоэффективности (SEO-ориентированные запросы 2026: «газовая горелка Baltur BTG 28», «прогрессивная газовая горелка 80-280 кВт», «купить горелку Baltur BTG»).
