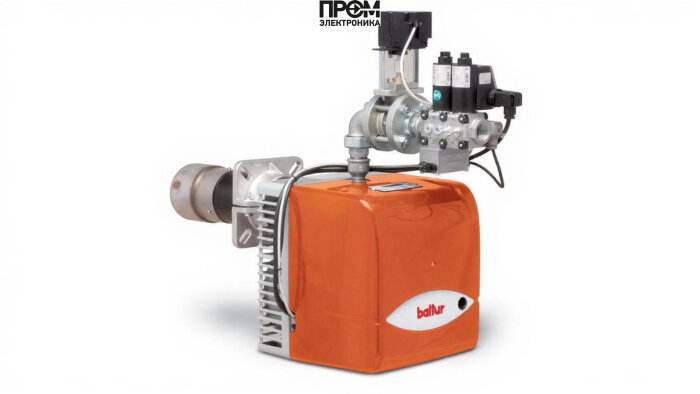

Техническое описание газовой горелки Baltur BTG 20 ME

Газовая горелка Baltur BTG 20 ME — промышленно-ориентированное решение для котельных и теплогенераторов, спроектированное с прицелом на надёжность, точную модуляцию и простоту обслуживания. Диапазон тепловой мощности 60–205 кВт и расход газа 6–20,6 нм³/ч делают устройство универсальным для водогрейных и паровых установок малого и среднего класса. Конструкция учитывает требования современной энергетической эффективности и сниженных выбросов, при этом обеспечивается совместимость с системами автоматизации.

Краткие технические параметры

• Мощность: 60–205 кВт;
• Расход газа: 6–20,6 нм³/ч;
• Длина пламенной трубы: 300 мм;
• Электропитание: 220 В, потребляемая мощность 370 Вт;
• Противодавление: 0–6 мбар;
• Класс пылевлагозащиты: IP40; уровень шума до 68 дБ;
• Габариты: 69.5×30.3×34.5 см, вес 17 кг;
• Страна бренда: Италия (Baltur).

Конструкция и составные узлы

Проектирование BTG 20 ME выполнено по модульному принципу: ключевые компоненты доступны для диагностики и замены. В состав горелки входят следующие элементы, ответственные за безопасность, управление и горение:

• Топливный насос — обеспечивает стабильную подачу газа и компенсацию перепадов давления в газовой магистрали;
• Датчик пламени (электрод и ионизационный контроль) — мгновенно фиксирует наличие горения и инициирует аварийную блокировку при сбоях;
• Топочный автомат (микропроцессорная автоматика LAMTEC совместимого класса) — реализует режимы прогрессивной модуляции и двухступенчатого управления, хранит коды ошибок и обеспечивает eBus‑интеграцию;
• Трансформатор розжига — формирует высоковольтные импульсы для надёжного поджига топливно‑воздушной смеси;
• Реле давления — контролирует давление воздуха/газа и блокирует запуск при отклонениях от заданных параметров;
• Форсунки и газовая рампа с клапанами — обеспечивают дозирование топлива и равномерное распыление по огневой головке;
• Сервопривод — управляет положением заслонок и дозаторами для точного соотношения воздух/газ при модуляции;
• Клапан (главный/запорный) — отвечает за герметичное перекрытие подачи топлива в аварийных и сервисных ситуациях;
• Электроды — элементы розжига и контроля ионизации, смонтированные в огневой голове из нержавеющей стали.

Эксплуатация и обслуживание

• Регулярная проверка герметичности клапанов и состояния фильтров — минимум раз в год;
• Диагностика автоматики и проверка показаний датчиков перед сезоном интенсивной эксплуатации;
• Чистка форсунок и электроразъёмов при плановом ТО для поддержания стабильного розжига и качества пламени;
• Соблюдение параметров давления и монтажа для предотвращения повышенного износа сервоприводов и насоса.

Baltur BTG 20 ME — выбор для тех, кто требует от горелки предсказуемой работы, простоты интеграции в современные системы управления и готовности к длительной эксплуатации с минимальными витками обслуживания.
