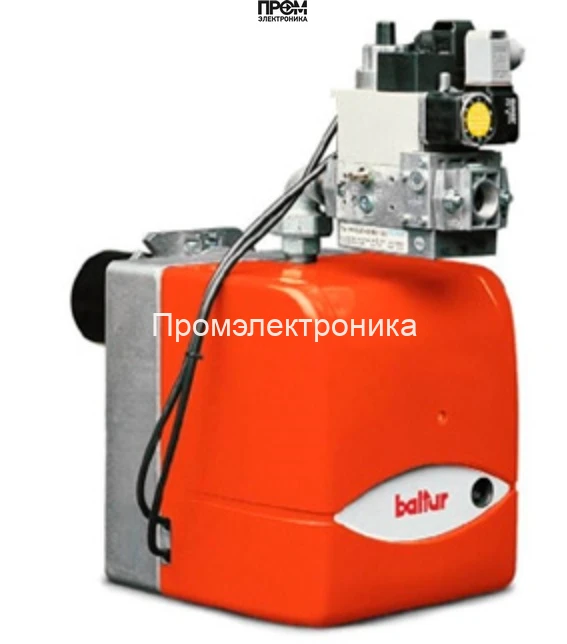

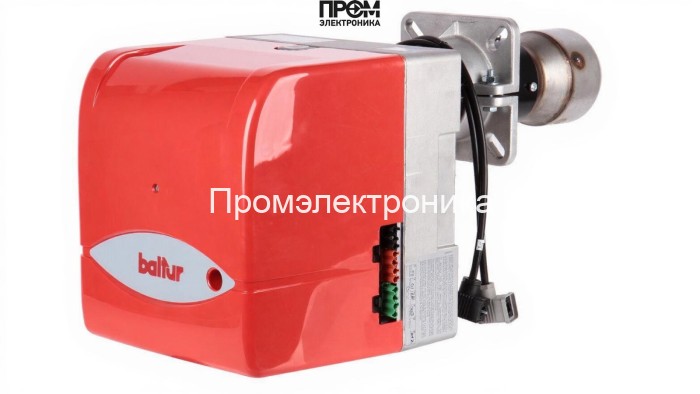

Газовая горелка Baltur BTG 15 P

Газовая горелка Baltur BTG 15 P, арт. 17090010 — техническое описание

Газовая горелка Baltur BTG 15 P — двухступенчатое промышленно-коммунальное решение для котлов малой и средней мощности. Разработана в Италии с учётом требований безопасности и энергоэффективности: двухступенчатое регулирование мощности от 50 до 160 кВт, расход газа 5–16,1 нм³/ч, питание 220–230 В (±10%), потребляемая электрическая мощность 360 Вт. Вес горелки 17 кг, габариты 68×30.3×34.5 см, класс пылевлагозащиты IP40, уровень шума 68 дБ, допустимое противодавление в топке — 0…4 мбар.

Ключевые технические характеристики (сжато):

• Модель: Baltur BTG 15 P; артикул: 17090010; бренд: Baltur (Италия).
• Вид топлива: газовая; мощность: 50–160 кВт (две ступени).
• Тип пламенной трубы: стандартная; длина пламенной трубы: 280 мм.
• Электропитание: 220–230 В, потребляемая мощность: 360 Вт.
• Расход газа: 5–16,1 нм³/ч; противодавление: 0–4 мбар.
• Класс защиты: IP40; уровень шума: 68 дБ; вес 17 кг; габариты 68×30.3×34.5 см.

Конструкция и комплектация — что входит в состав горелки

• литой алюминиевый корпус с пластиковым звукоизолирующим кожухом;
• головка горения из жаропрочной нержавеющей стали, диск дефлектора из стали;
• высокопроизводительный вентилятор и сопловая труба для качественного смешения воздуха и газа;
• газовая рампа с двумя электромагнитными клапанами, реле, регулятором давления и фильтром;
• рабочий и предохранительный электромагнитные клапаны, дроссельный клапан с сервоприводом;
• воздушная заслонка с автоматическим закрытием при остановке горелки;
• ионизационный контроль пламени, гнездо для микроамперметра, 7‑штырьковый и 4‑штырьковый разъёмы для подключения;
• в комплекте: установочный фланец, теплоизоляционная прокладка, изоляционный шнур, крепёж;
• возможность дополнительной опции — устройство контроля герметичности и головка с увеличенным выступом по заказу.

Преимущества

• двухступенчатое управление обеспечивает экономичный режим при частичных нагрузках и надёжный запуск на 1-й ступени;
• оптимизация сгорания благодаря регулированию воздуха в камере и в головке горения — снижение выбросов;
• удобство техобслуживания: извлечение блока смешивания без демонтажа всей установки;
• встроенные средства безопасности: предохранительные клапаны, ионизационный контроль, автоматическая заслонка;
• универсальное решение для адаптации к различным модификациям топочных камер за счёт подвижного фланца.

Реальные примеры использования

1. Котельные небольших производственных площадок: отопление технологических цехов при стабильной подаче газа и ограниченном контуре обслуживания.
2. Коммерческие здания и учреждения (школы, поликлиники): обеспечение горячего водоснабжения и отопления с учётом графиков нагрузки.
3. Малые промышленные паровые установки и воздушные нагреватели, где необходима двухступенчатая подача топлива для режима пуска и рабочей нагрузки.

Обслуживание и эксплуатация

• рекомендованные процедуры: регулярная проверка фильтра газовой рампы, состояние электромагнитных клапанов и уплотнений, контроль ионизации пламени и измерение микроамперметром;
• периодичность: визуальный осмотр и чистка фильтра — ежемесячно при интенсивной эксплуатации, комплексное ТО (электрика, уплотнения, проверка расхода газа) — не реже 1 раза в год;
• техническое обслуживание упрощено конструкцией: блок смешивания извлекается без снятия горелки с котла, что сокращает время простоя котельной;
• для длительной эксплуатации рекомендуется использовать запасные части оригинального производства Baltur и сертифицированные расходные материалы.

Совместимость: для каких котлов подходит

• котлы водогрейные и паровые малой мощности с номиналом в диапазоне 50–160 кВт;
• модели котлов с возможностью установки монтажного фланца 280 мм стандартной длины пламенной трубы или с адаптацией благодаря подвижному фланцу;
• подходит для отопительных установок с допустимым противодавлением 0–4 мбар и требованиями по электропитанию 220–230 В.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку на газе разного состава? Да, при условии настройки регулятора давления и пламевой головы под конкретный состав топлива; в некоторых случаях требуется перенастройка сервопривода и регуляторов.
• Какая мощность подключения по электросети? Номинальное электропотребление 360 Вт, питание 220–230 В ±10%.
• Как обеспечивается безопасность при остановке? Автоматическая закрывающаяся воздушная заслонка и предохранительные электроклапаны исключают подсос и утечку газа.
• Нужна ли сертификация для установки? Установка и пусконаладочные работы должны выполняться сертифицированной бригадой согласно локальным нормативам по газификации и пожарной безопасности.
• Какие расходники менять регулярно? Фильтры газовой рампы, уплотнения клапанов, изоляционные шнуры и электрические контакты — по итогам ежегодной диагностики.

Заключение

Газовая горелка Baltur BTG 15 P — функциональное и надёжное решение для котельных малой и средней мощности, сочетающее в себе безопасность, простоту технического обслуживания и адаптивность к разным типам котлов. Для покупки, консультации по применению и поставке оригинальных запчастей обращайтесь в компанию Промэлектроника: sales@prom-elec.com — наши специалисты помогут подобрать комплектацию и организовать доставку.
