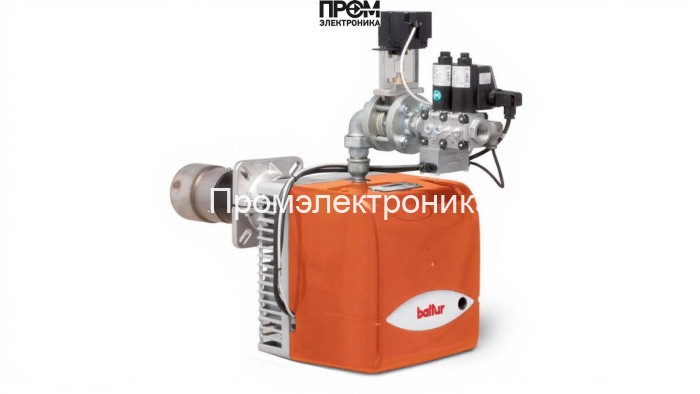

Техническое описание газовой горелки Baltur BTG 15 ME MM407 F20S-R3/4-V

Представленная газовая горелка Baltur BTG 15 ME MM407 F20S-R3/4-V — промышленное решение для малых и средних котельных, оптимизированное под требования 2026 года по энергоэффективности и надежности. Модель обеспечивает тепловую мощность 50–160 кВт, двухступенчатое управление горением и конструктивную модульность, упрощающую техобслуживание и модернизацию. Описание акцентирует ключевые компоненты и их функциональные задачи для обеспечения безопасной и устойчивой работы в длительном цикле эксплуатации.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу газовой смеси на форсунки, компенсирует перепады давления в магистрали и поддерживает необходимую производительность при изменении нагрузки.
• Датчик пламени — контролирует наличие устойчивого горения; при отсутствии сигнала инициирует аварийное отключение через систему управления.
• Топочный автомат — отвечает за логику пуска, переключение ступеней и защитные сценарии, взаимодействуя с реле давления и блоком розжига.
• Трансформатор розжига — генерирует высоковольтный импульс для работы электродов, гарантируя надежную и быстую инициацию пламени при запуске.
• Реле давления — контролирует параметр противодавления и обеспечивает автоматическую защиту при выходе давления за допустимые пределы.
• Форсунки — формируют факел и обеспечивают оптимальное смешение топлива с воздухом; комплектация включает заводские форсунки, настроенные под указанный диапазон расхода газа.
• Сервопривод — реализует механическое переключение заслонок и клапанов при изменении режимов работы, обеспечивая точное позиционирование и повторяемость.
• Клапан — запорный элемент газовой рампы с электрическим управлением, интегрированный в систему безопасности для мгновенного перекрытия подачи топлива.
• Электроды — элементы розжига и контроля пламени, выполненные с учетом условий интенсивной эксплуатации и простоты замены в полевых условиях.

Технические преимущества и эксплуатационные характеристики

• Диапазон мощности: 50–160 кВт — гибкость применения на водогрейных и паровых котлах малого и среднего класса.
• Электропитание 220 В, потребляемая мощность 185 Вт — совместимость с промышленной сетью и низкое энергопотребление при длительной эксплуатации.
• Давление газа на рампе 2.55–15.7 мбар, расход 5–16.1 нм³/ч — точная подстройка под проектные параметры котла.
• IP40 и конструктивная защита — рекомендуется установка в защищенных помещениях или в корпусе для предотвращения попадания влаги и крупных загрязнений.

Рекомендации по интеграции и обслуживанию

• Монтаж и пусконаладку выполнять сертифицированным специалистам в соответствии с инструкцией производителя и нормами техники безопасности.
• Регулярная проверка целостности электродов, состояния форсунок, работоспособности трансформатора розжига, реле давления и датчика пламени — ключ к длительному сроку службы.
• Своевременная замена расходных элементов (форсунки, электроды, уплотнения клапанов) и проверка сервопривода обеспечивают стабильность КПД и снижают риск простоев.

Baltur BTG 15 ME MM407 F20S-R3/4-V — технически зрелая и адаптируемая платформа для современных котельных решений, обеспечивающая баланс между простотой обслуживания, надежностью защитных схем и соответствием требованиям энергоэффективности 2026 года.
