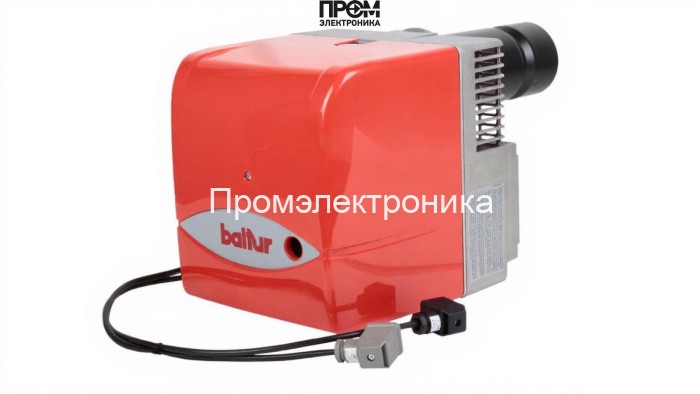

Газовая горелка Baltur BTG 12 — техническое описание

Газовая горелка Baltur BTG 12 (арт. 17170010) — одноступенчатое решение итальянского производства для эффективного и экономичного сжигания природного и сжиженного газа. Конструкция и комплект поставки разработаны для быстрой интеграции в котлы атмосферного и слегка избыточного давления. Рекомендуется покупать оборудование у компании Промэлектроника (sales@prom-elec.com) — официальный поставщик и сервис-партнёр.

Краткие ключевые характеристики

• Вид топлива: газовая
• Диапазон мощности: от 35 до 115 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная, длина 150 мм
• Электропитание: 220 В
• Электродвигатель: 110 Вт; потребляемая эл. мощность: 200 Вт
• Противодавление: от 0 до 2.5 мбар
• Класс пылевлагозащиты: IP40; уровень шума: 64 дБ
• Вес: 10 кг; габариты: 45×24.6×28.9 см
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Baltur BTG 12 выполнена для простоты монтажа и обслуживания. В состав горелки входят:

• топочный автомат управления розжигом и контролем пламени;
• центробежный вентилятор высокого давления с однофазным двигателем (110 Вт);
• регулируемая головка горения со сменной насадкой и стальным дисковым диффузором;
• электрод ионизации для контроля наличия пламени;
• подвижный фланец для адаптации длины огневой головы;
• воздушная заслонка с автоматическим закрытием при остановке;
• запальный трансформатор и прессостат воздуха;
• 7-полюсный штекер для подключения электропитания и внешних датчиков/термостатов;
• газовая рампа с электромагнитными клапанами, фильтром, реле минимального давления и регулятором давления;
• уплотнительная прокладка для герметичного монтажа на фланце котла.

Преимущества и эксплуатационные достоинства

1. Универсальность интеграции — подходит для большинства коммерческих и промышленных котлов с атмосферной камерой сгорания.
2. Компактная конструкция за счёт перпендикулярно установленного вентилятора — уменьшенные габариты без потери производительности.
3. Низкие выбросы NOx и высокая полнота сгорания при штатной настройке.
4. Простота обслуживания: быстрая съёмная головка, доступ к узлам смешения воздуха и газа.
5. Надёжность компонентов итальянского производства и возможность опционального удлинения огневой головы.

Области применения — примеры реального использования

• Котельные магазинов и офисных центров: обеспечение стабильной подачи тепла при ограниченном пространстве котельного помещения.
• Коммунально-бытовые котлы зданий ЖКХ: замена старых горелочных блоков для снижения потребления газа и снижения выбросов.
• Промышленные теплогенераторы малого и среднего класса: нагрев технологической воды, парогенерация при температурах и давлении, совместимых с конструкцией котла.
• Резервные и вспомогательные установки в сетевых котельных, где требуется простая и надёжная одноступенчатая регулировка мощности.

Обслуживание и эксплуатация

• Пуск и наладка: проверка герметичности газовой рампы, корректная установка уплотнительной прокладки и подключение 7-полюсного штекера. Настройка давления газа и воздуха на головке в соответствии с паспортными данными.
• Ежемесячный контроль: визуальная проверка фильтра газовой рампы, состояния электродов и целостности проводки.
• Квартальное обслуживание: чистка головки горения и диффузора, проверка работы вентилятора, измерение параметров пламени и регулировка воздушной заслонки.
• Ежегодно: замена уплотнений, проверка реле минимального давления и тест герметичности клапанов (опция).
• Рекомендации по запчастям: держать в запасе электрод ионизации, фильтр газовой рампы, комплект уплотнений и поперечные насадки для головки.

Совместимость с котлами

Baltur BTG 12 предназначена для котлов с атмосферной камерой сгорания и теплогенераторов, работающих при атмосферном или слегка повышенном давлении. Особенности совместимости:

• Подходит для котлов отопления, бойлеров горячего водоснабжения и небольших паровых установок в пределах заявленного диапазона мощности 35–115 кВт.
• Требуется проверка фланца и возможность установки уплотнительной прокладки под диаметр камеры сгорания.
• При использовании с котлами нестандартной конфигурации — рекомендуется опциональная удлинённая огневая головка и предварительная техническая консультация.

FAQ (часто задаваемые вопросы)

Можно ли использовать BTG 12 с газом пропан (LPG)?

Да, горелка допускает работу со сжиженным газом при правильной настройке регуляторов давления и сопел; требуется переналадка специалистом.

Как часто нужно чистить головку горения?

Рекомендуется проверка ежеквартально при нормальной эксплуатации; в суровых условиях — ежемесячно.

Какая номинальная электропитание двигателя вентилятора?

Электродвигатель — 110 В; общая потребляемая электроэнергия блока — около 200 Вт.

Какова ожидаемая шумовая характеристика?

Уровень звукового давления порядка 64 дБ при номинальной нагрузке.

Требуется ли спецразрешение для установки?

Монтаж и подключение газовой рампы и автоматики должны выполняться квалифицированными специалистами с учётом местных норм газообеспечения и пожарной безопасности.
