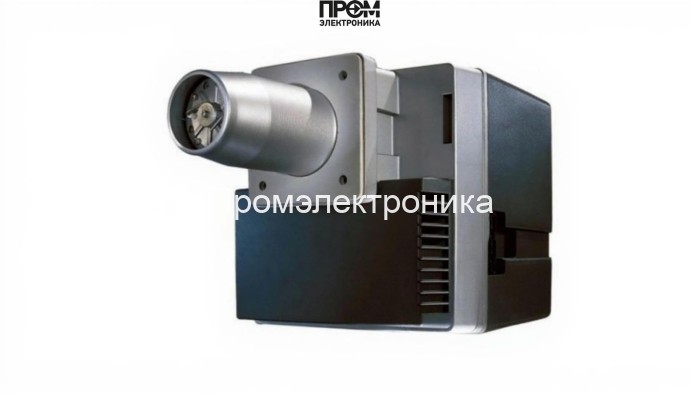

Weishaupt WGL 30 F/1-A, 1/2 — техническое описание и состав узлов

Комбинированная газовая/дизельная горелка Weishaupt WGL 30 F/1-A, 1/2 разработана для промышленного и коммунально‑бытового применения в диапазоне мощности 75–300 кВт. Конструкция рассчитана на длительную эксплуатацию при минимальных эксплуатационных затратах: прогрессивная регулировка обеспечивает плавное изменение тепловой мощности, снижение пиковых нагрузок и оптимизацию расхода топлива. Описание составлено в техническом стиле и ориентировано на инженеров и сервисные службы.

Ключевые технические характеристики

• Тип: комбинированная газовая/дизельная горелка
• Мощность: 75–300 кВт
• Питание: 220 В
• Длина пламенной трубы: 155 мм
• Расход топлива: 6–25 кг/ч
• Противодавление: -1…3 мбар
• Тип соединения: Rp 1/2"
• Рабочий диапазон температур: -15…+40 °C

Состав основных узлов и их функциональные особенности

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при смене режима; выполнен с учётом устойчивости к гидравлическим ударам и допускает тонкую настройку расхода.
• Датчик пламени — электронный контроллер контроля горения, реализует безопасное отключение и сигнализацию при нестабильности пламени.
• Топочный автомат — блок управления последовательностью пуска/остановки, реализует логику предвключения, контроль предохранительных параметров и работу в режиме прогрессивного регулирования.
• Трансформатор розжига — высоковольтный источник для электрических электродов розжига, обеспечивает надёжный поджиг в условиях повышенной влажности и загрязнения.
• Реле давления — следит за давлением топлива/газа и формирует аварийные сигналы при выходе параметров за допустимые пределы.
• Форсунки — распылители жидкого топлива со стабильной дисперсией, оптимизированы под рабочие режимы горелки для минимизации эмиссий.
• Сервопривод — обеспечивает позиционирование воздушной заслонки и регулировку соотношения воздух/топливо в прогрессивном режиме.
• Клапан (электромагнитный) — комплект двойных запорных клапанов для безопасного перекрытия подачи газа и топлива при остановке или аварии.
• Электроды — рабочие и ионизационные электроды для розжига и контроля пламени, выполнены из стойких к коррозии материалов.

Дополнительные преимущества и рекомендации по эксплуатации

• Моноблочная компоновка с откидным фланцем облегчает доступ к узлам при обслуживании.
• Прогрессивная автоматика снижает цикличность выключений/включений, продлевая ресурс форсунок и электродов.
• Рекомендуется плановое техническое обслуживание: проверка фильтра и электромагнитных клапанов каждые 6 месяцев, контроль состояния форсунок и датчика пламени при сезонных остановах.
• При эксплуатации в условиях повышенной запылённости — установка внешнего фильтра воздуха и регулярная очистка узла смешения.

Weishaupt WGL 30 F/1-A — решение для ответственных объектов, где важны точность регулирования, безопасность схемы автоматического управления и возможность оперативного перехода между газовым и жидким топливом. Конфигурация узлов обеспечивает простоту диагностики и модернизации в рамках современных требований энергоэффективности и экологического контроля.
