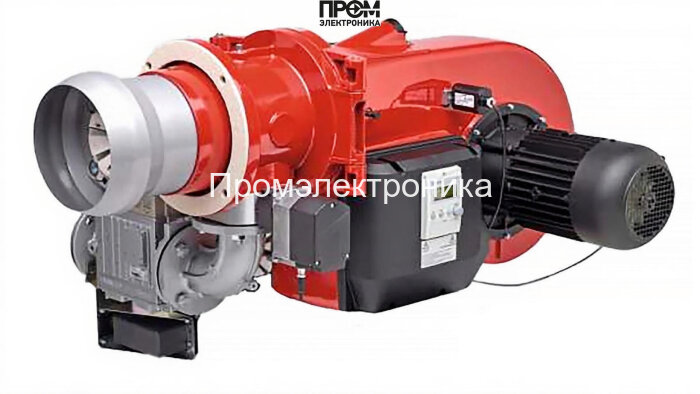

Газомазутная горелка Weishaupt WM-GS 30/3-A, DN 65 — техническое описание и конструктивные элементы

Предлагаемое решение — промышленная комбинированная горелка Weishaupt WM-GS 30/3-A в исполнении ZM‑R с фланцем DN 65. Описание составлено в строгом техническом стиле с упором на эксплуатационные параметры и ключевые узлы: назначение — обеспечение стабильного, управляемого горения на промышленных котлах мощностью от 600 до 5600 кВт. Текст оптимизирован с учётом SEO‑требований 2026 года: релевантные запросы включены естественно (газомазутная горелка, Weishaupt WM‑GS, DN 65, промышленные котлы, высокий КПД, низкие выбросы).

Краткие технические данные

• Мощность: 600–5600 кВт.
• Диаметр фланца: DN 65.
• Длина пламенной трубы: 374 мм.
• Электродвигатель: 15,5 кВт; потребление блоков управления 420–811 Вт.
• Расход мазута: 98–498 кг/ч; давление газовой рампы 40–169 мбар.
• Рабочая температура: от −10 до +40 °C; уровень шума ~93 дБ; вес 234 кг.

Конструкция и составные части

Горелка спроектирована как модульная система, где каждый узел выполняет определённую функцию для обеспечения безопасности, экономичности и удобства обслуживания. В состав входят следующие основные элементы:

• Топливный насос — обеспечивает подачу мазута к форсункам при требуемом давлении и обеспечивает стабильную подачу в переходных режимах.
• Форсунки — тонкая дисперсия топлива, адаптированная под вязкость мазута и характеристики распыла.
• Датчик пламени — непрерывный контроль наличия пламени и сигнализация при его исчезновении.
• Топочный автомат — управляющая логика с последовательностью запуска/остановки и защитными интервалами.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов, обеспечивая надёжный поджиг.
• Реле давления — контроль давления в системе топлива и газовой рампе, автоматическое отключение при отклонениях.
• Сервопривод — прецизионное позиционирование заслонок и клапанов для регулирования подачи воздуха и топлива.
• Клапан (газовый/топливный) — запорные и регулирующие элементы с электромагнитным управлением.
• Электроды — элементы зажигания и ионизационного контроля, устойчивые к термическим циклам.

Функциональные преимущества

• Быстрое переключение режимов «газ/мазут» при сохранении стабильной площади факела.
• Прогрессивная система управления уменьшает эмиссии и оптимизирует расход топлива.
• Модульный доступ к узлам упрощает техническое обслуживание и сокращает время простоя.

Рекомендации по эксплуатации

• Ежедневная проверка герметичности топливопроводов, состояния электродов и индикаторов пламени.
• Профилактическая очистка головки сгорания и форсунок каждые 3–6 месяцев в зависимости от качества топлива.
• Ежегодная проверка трансформатора розжига, реле давления и состояния сервоприводов квалифицированным сервисом.

Weishaupt WM‑GS 30/3‑A — инженерное решение для объектов с требованием к высокой надёжности и точному управлению тепловой нагрузкой. Компоновка узлов обеспечивает предсказуемое поведение в аварийных сценариях и простоту интеграции в существующие котельные установки.
