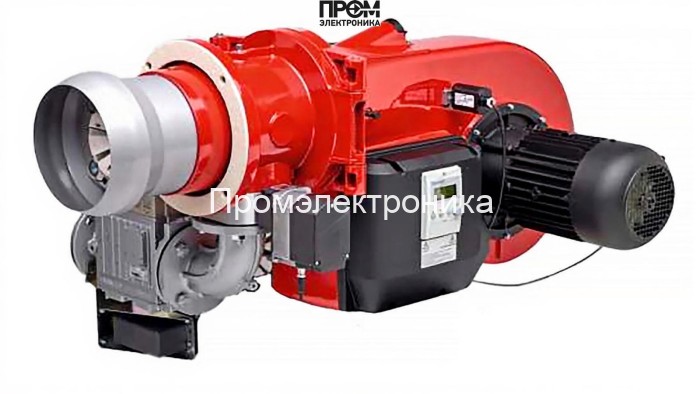

Газомазутная горелка Weishaupt WM-GS 30/1-A — техническое описание и составные элементы

Техническая характеристика Weishaupt WM-GS 30/1-A (исп. ZM‑R) подготовлена для проектировщиков котельных и инженеров по эксплуатации. Горелка представляет собой комбинированное решение для работы на газе и мазуте с модулируемой мощностью 350–3100 кВт, оптимизированной системой подачи топлива и интегрированной автоматикой безопасности. Конструкция рассчитана на длительную интенсивную эксплуатацию, обеспечивает стабильную модуляцию, высокую энергоэффективность и готовность к цифровой интеграции (IoT‑ready) для 2026 года.

Ключевые параметры

• Мощность: 350–3100 кВт; расход топлива: 71–276 кг/ч.
• Электродвигатель подачи воздуха: 8400 Вт; потребляемая мощность 420–811 Вт.
• Длина пламенной трубы: 374 мм; тип соединения: Rp 1 1/2".
• Рабочая температура: −10…+40 °C; противодавление: −2…14 мбар; давление рампы: 78–290 мбар.
• Вес: 214 кг; габариты: 152 × 112.3 × 69.5 см.

Составные узлы и функциональные элементы

Для обеспечения надежной работы и соответствия современным требованиям по безопасности и экологичности горелка включает следующий набор основных компонентов:

• Топливный насос — обеспечивает стабильную подачу мазута при различных вязкостях и обеспечивает точную дозировку в переходном режиме между газом и мазутом.
• Датчик пламени — оптический/ионный датчик контроля наличия пламени для мгновенного отключения при нештатной ситуации.
• Топочный автомат — контроллер управления последовательностью запуска, модуляции и аварийной остановки с возможностью интеграции в системы удалённого мониторинга.
• Трансформатор розжига — высоковольтный модуль для формирования искрового разряда, совместимый с электрическими электродами горелки.
• Реле давления — контроль подачи топлива и защитное устройство, предотвращающее работу при разрыве топливной магистрали или падении давления.
• Форсунки — регулируемые комплектующие для точной атомизации мазута; быстро заменяемые для обслуживания и переналадки.
• Сервопривод (серво‑привод) — обеспечивает точную позиционировку дроссельных клапанов и дозирующих узлов при модуляции мощности.
• Клапан — запорные и предохранительные клапаны газовой и мазутной линий, выполнены по промышленным стандартам герметичности.
• Электроды — рабочие элементы розжига и контроля за ионизацией пламени, выполнены из стойких к коррозии материалов для длительного ресурса.

Эксплуатация и преимущества

• Простая интеграция в существующие котельные решения благодаря стандартизированному подключению и гибкой автоматики.
• Высокая энергоэффективность и сниженные выбросы при оптимальной настройке форсунок и модуляции.
• Поддержка профилактической диагностики и интеграция в концепцию predictive maintenance для снижения простоев.

Weishaupt WM-GS 30/1-A — промышленный стандарт для объектов, требующих надежности, гибкости типа топлива и соответствия современным требованиям энергоэффективности и безопасности на 2026 год.
