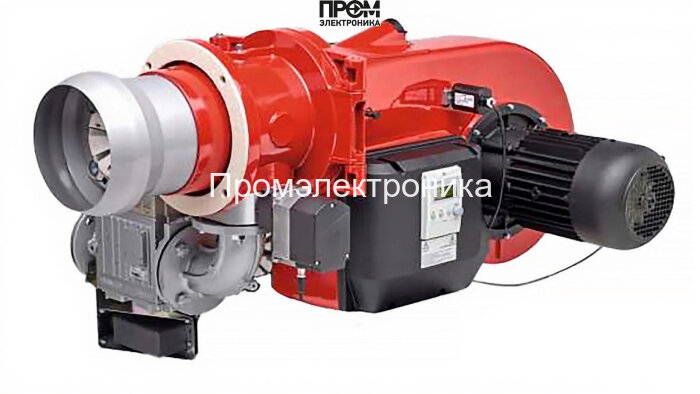

Газомазутная горелка Weishaupt WM-GS 20/2-A, 1 1/2, исп. ZM-R — техническое описание

Газомазутная горелка Weishaupt WM-GS 20/2-A (исполнение ZM-R) представляет собой промышленное решение для котельных и технологических печей с плавной модуляцией мощности 150–1700 кВт. Конструкция ориентирована на надёжную работу в тяжёлых режимах эксплуатации: устойчивость к противодавлению, высокая точность дозирования топлива и адаптивная автоматика обеспечивают стабильность процесса горения при переходе между газовым и мазутным режимами.

Конструкция и ключевые узлы

• Топливный насос — обеспечивает стабильную подачу мазута под требуемым давлением, предусмотрены регулировочные механизмы для изменения расхода.
• Датчик пламени — оптический/ионный контроль наличия горения для безопасного отключения при сбоях.
• Топочный автомат — управляет последовательностью старта/остановки, интегрируется с системами ПСК и PLC.
• Трансформатор розжига — генерирует высоковольтный импульс для надёжного зажигания топлива при любых условиях.
• Реле давления — контролирует давление в топливной рампе и обеспечивает блокировки при отклонениях за пределы 24–111 мбар.
• Форсунки — набор сменных форсунок для оптимального распыла мазута и перехода в газовый режим.
• Сервопривод — прецизионное управление клапанами и дросселированием воздуха для поддержания заданного соотношения воздух/топливо.
• Клапан — газовый и топливный запорные клапаны высокого быстродействия с сертификатом герметичности.
• Электроды — контроль зажигательного контура и поддержание стабильной искры при запусках.

Технические характеристики и эксплуатация

• Диапазон мощности: 150–1700 кВт;
• Давление рампы газа: 24–111 мбар; противодавление в камере: -2…12 мбар;
• Длина пламенной трубы: 266 мм; тип соединения: Rp 1 1/2";
• Электродвигатель привода: 3500 Вт; питание: 220/380 В;
• Габариты: 127.6 × 96.9 × 57.3 см; масса: 105 кг.

Преимущества и рекомендации по обслуживанию

• Модульная конструкция упрощает замену форсунок, насосов и датчиков без демонтажа корпуса.
• Интеграция топочного автомата с датчиком пламени и реле давления обеспечивает высокий уровень безопасности.
• Регулярный контроль трансформатора розжига, состояния электродов и чистоты форсунок продлевает срок службы и поддерживает КПД.
• Рекомендуется периодическая поверка сервоприводов и проверка герметичности запорных клапанов при ТО.

Weishaupt WM-GS 20/2-A — оптимальный выбор для промышленных и коммунальных котельных, где требуются гибкость топлива, точность управления горением и высокая надёжность узлов при длительной непрерывной эксплуатации.
