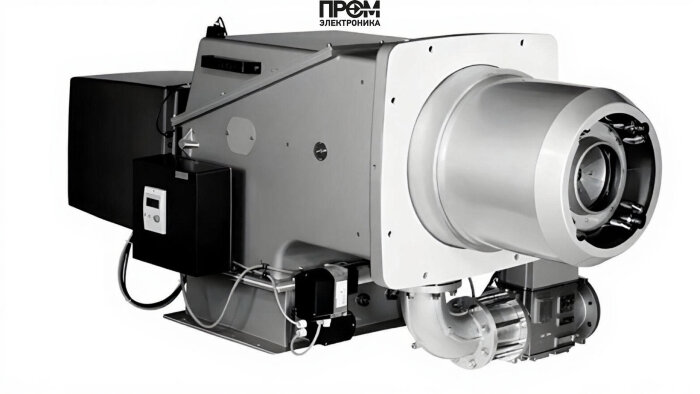

Газомазутная горелка Weishaupt WKGMS 50/1‑B, DN 125 — техническое описание

Данное техническое описание предназначено для инженеров и специалистов по эксплуатации. Weishaupt WKGMS 50/1‑B — комбинированная газомазутная горелка промышленного класса для котлов средней мощности (600–4000 кВт). Текст составлен в строгом техническом стиле с акцентом на ключевые конструктивные узлы, эксплуатационные параметры и требования к обслуживанию, соответствуя современным SEO‑требованиям 2026 года: ясная структура, релевантные термины и перечисление функциональных модулей.

Краткие технические параметры

• Мощность: 600–4000 кВт
• Номинальный диаметр фланца: DN 125
• Длина пламенной трубы: 337 мм
• Электропитание: 220/380 В
• Потребляемая мощность: 140–746 Вт
• Уровень шума: 83 дБ
• Рабочие температуры: −15…+40 °C
• Давление газа рампы: 45–96 мбар
• Масса: 165 кг

Конструкция и составные части

Корпус горелки представляет собой модульную сборку, обеспечивающую удобство сервисного обслуживания и адаптацию к различным видам топлива. Основные детали, формирующие функциональную схему горелки:

• Топливный насос — обеспечивает стабильную подачу мазута под рабочим давлением, снабжен системой фильтрации и аварийной остановки.
• Датчик пламени — фотоэлектрический/ионный модуль контроля наличия стабильного факела, интегрируется с системой безопасности.
• Топочный автомат — контроллер управления стадиями розжига, перехода на рабочий режим и автоматического выключения при авариях.
• Трансформатор розжига — высоковольтный блок для пробойного розжига, рассчитан на цикличную эксплуатацию и защиту от перегрузок.
• Реле давления — контроль и аварийная блокировка при отклонениях давления топлива или воздуха в рампе.
• Форсунки — сменные распылители мазута с регулировкой расхода и типоразмерами под рабочий диапазон мощности.
• Сервопривод — исполнительный механизм регулировки заслонок воздуха и положения клапанов, с обратной связью по положению.
• Клапан — запорно-регулирующий элемент газовой и топливной магистрали, с электромагнитной или пневматической приводкой в зависимости от комплектации.
• Электроды — пара зажигающих электродов для формирования устойчивой искровой дуги и инициирования пламени при розжиге.

Эксплуатация и обслуживание

• Регламентные проверки: осмотр головы сгорания и очистка форсунок не реже 1 раза в год при интенсивной эксплуатации.
• Проверка и калибровка датчика пламени, реле давления и сервопривода при вводе в эксплуатацию и после капитального ремонта.
• Тестирование трансформатора розжига и замена электродов по износу для обеспечения надежного запуска.
• Использование оригинальных запасных частей Weishaupt для сохранения рабочих характеристик и безопасности.

Применение

Рекомендуется для промышленных и коммунальных котельных, паровых установок и теплогенераторов, где требуется переключаемость между газом и мазутом с минимальными переналадками.
