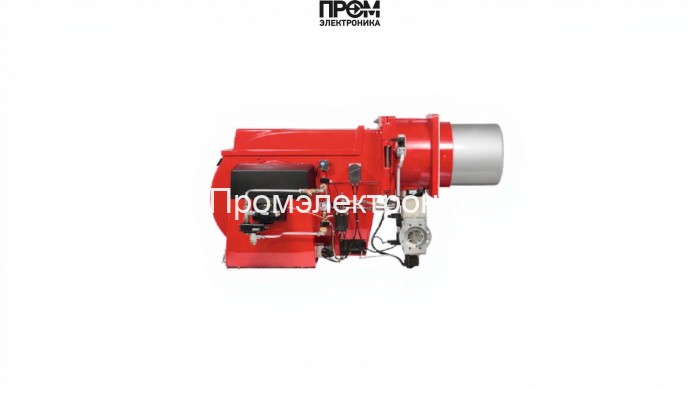

Газомазутная горелка Weishaupt RGMS 9/1-D (DN 125) — техническое описание и состав

Инженерное описание предназначено для специалистов по котельному и теплотехническому оборудованию. Weishaupt RGMS 9/1-D — комбинированная газомазутная горелка прогрессивного исполнения, рассчитанная на диапазон мощности 500–3240 кВт при номинальном соединительном фланце DN 125. Горелка спроектирована для стабильной работы на природном/сжиженном газе и жидких топливах (дизель, сырая нефть, мазут) с электрическим питанием 220 В и встроенными средствами безопасности и автоматизации.

Ключевые технические параметры

• Диапазон мощности: 500–3240 кВт
• Расход жидкого топлива: 110–288 кг/ч
• Противодавление в топке: от −2 до 12 мбар
• Длина пламенной трубы: 325 мм
• Фланец: DN 125
• Питание: 220 В
• Комплектация: форсуночный блок с подогревом, головка сгорания, элементы безопасности

Конструкция — основные узлы и комплектующие

Состав горелки включает модульные блоки с удобным доступом для сервисного обслуживания. Ниже перечислены основные функциональные узлы и их роль:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива к форсункам, поддерживает требуемое давление и расход; оборудован предохранительными затворами и системой подогрева в исполнении для тяжёлых топлив.
• Датчик пламени (УФ-датчик) — непрерывный контроль наличия и качества горения; встраиваемая сигнализация и блокировка при исчезновении пламени.
• Топочный автомат — цифровой менеджер горения, реализует логику запуска/останова, диагностику, управление последовательностью включения узлов и проверку защитных блокировок.
• Трансформатор розжига — генерирует импульсы высокого напряжения для образования искрового разряда на электродах при розжиге; рассчитан на длительную цикличную работу.
• Реле давления — контролирует давление топлива/воздуха в системе, обеспечивает аварийную остановку при выходе параметров за допустимый диапазон.
• Форсунки — форсуночный блок с электрическим подогревом и регулировкой температуры (базовая 65 °C, опция 130 °C) для достижения оптимального распыла тяжёлых топлив.
• Сервопривод — механический привод для точного регулирования положения клапанов и заслонок, обеспечивает согласованное изменение подачи топлива и воздуха.
• Клапан (газовая арматура и электромагнитные затворы) — многоступенчатая защита подачи топлива по EN 676, включает двойной электромагнитный клапан и предохранительные затворы.
• Электроды — исполнительный элемент розжига и контроля искрового разряда; удобны для обслуживания и замены благодаря откидному корпусу.

Автоматизация, безопасность и обслуживание

• Цифровой топочный автомат обеспечивает плавное двухступенчатое или опционально модулируемое управление мощностью, синхронизацию подачи топлива и воздуха.
• Встроенные защитные функции: блокировка подачи жидкого топлива до достижения температуры подогрева форсунок, автоматическая остановка при потере сигнала пламени, контроль герметичности клапанов.
• Конструктивная доступность: откидной корпус и поворотный фланец для быстрой замены форсунок, обслуживаемых электродов и элементов розжига; концевой выключатель предотвращает запуск при открытом корпусе.
• Рекомендованные процедуры обслуживания: проверка состояния форсунок и их замена при износе, проверка УФ-датчика, тестирование реле давления и трансформатора розжига, проверка электрических соединений 220 В.

Заключение

Weishaupt RGMS 9/1-D — промышленная комбинированная горелка премиум-класса, спроектированная для надёжной и экономичной эксплуатации в диапазоне 500–3240 кВт. Совокупность узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает высокую степень безопасности, точность управления и удобство сервисного обслуживания, соответствуя современным требованиям промышленной энергетики.
