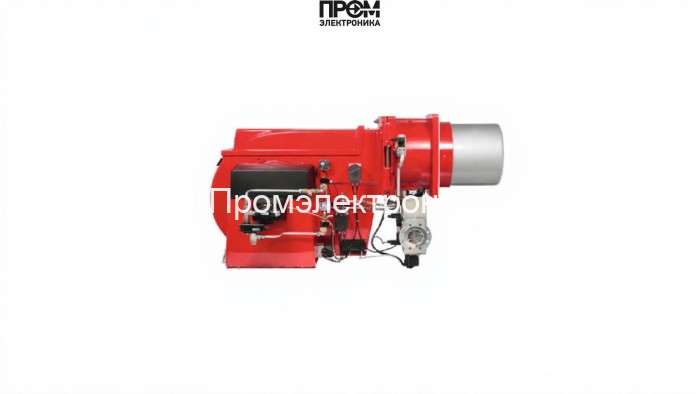

Газомазутная горелка Weishaupt RGMS 9/1‑D, 2 (исп. ZMD) — техническое описание и состав

Комбинированная газомазутная горелка Weishaupt RGMS 9/1‑D (исп. ZMD) сконструирована для промышленного использования в котельных и теплогенераторах, обеспечивая надежное и регулируемое сжигание топлива при мощности 500–3240 кВт. Описание и конструктивные детали составлены с упором на техническую экспертизу и соответствие требованиям промышленной эксплуатации 2026 года: акцент на энергоэффективности, безопасности и простоте сервисного обслуживания.

Ключевые особенности

• Комбинированная работа на природном газе и мазуте с автоматическим переходом режимов.
• Диапазон мощности 500–3240 кВт, расход мазута/газа 110–288 кг/ч в зависимости от режима.
• Электропитание 220 В, стандартный фланец Rp 2", длина пламенной трубы 325 мм.
• Высокий уровень автоматики: цифровой топочный автомат обеспечивает точное соотношение воздух/топливо и защитные блокировки.
• Соответствие промышленным стандартам и требованиям безопасности — IP40, рабочие диапазоны противодавления −2…12 мбар.

Состав основных узлов (подробно)

• Топливный насос — обеспечивает стабильную подачу мазута и создаёт необходимое напорное давление для форсунок; зависит от вязкости топлива, совместим с системой подогрева.
• Датчик пламени (УФ‑или ионизационный) — фиксирует наличие фактического горения и передаёт сигнал топочному автомату для быстрых защитных отключений.
• Топочный автомат — микропроцессорный менеджер горения, реализует алгоритмы запуска, самодиагностики, регулировки мощности и аварийной защиты.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов, обеспечивая надёжный искровой розжиг в различных режимах эксплуатации.
• Реле давления — контролирует давление подачи топлива/воздуха; интегрировано в цепи блокировок для предотвращения работы при нарушениях давления.
• Форсунки — форсуночный блок с регулируемым распылом, оснащён электрическим подогревом для поддержания вязкости мазута и стабильного распыла.
• Сервопривод — управляет заслонками и положением газовой арматуры для точной модуляции подачи газа и воздуха.
• Клапан (электромагнитный/запорный) — многоступенчатая газовая арматура (включая DMV) для надёжной блокировки и аварийной герметизации.
• Электроды — электродный узел для розжига и контроля искрового формирования; выполнены с учётом быстрого доступа для обслуживания.

Технические параметры и эксплуатация

• Тип топлива: природный газ (E, LL), сжиженный газ (B/P), мазут (М, S) до 50 мм2/с при 100°С.
• Регулирование: двухступенчатое или модуляционное (при установке соответствующего регулятора).
• Рекомендуемое обслуживание: проверка форсунок, датчика пламени, реле давления и электрического подогрева не реже одного раза в квартал при интенсивной эксплуатации.
• Монтаж и пусконаладка должны выполняться квалифицированным персоналом с проверкой герметичности топливных линий и параметров противодавления.

Weishaupt RGMS 9/1‑D — промышленная платформа с модульной конструкцией, оптимизированная под современные требования энергоэффективности и безопасности. Перед установкой и вводом в эксплуатацию рекомендуется сверить паспортные данные котла и провести комплексную пусковую проверку всех перечисленных узлов.
