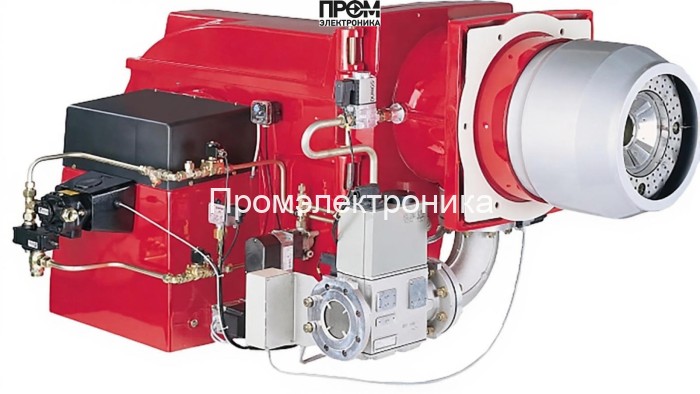

Газомазутная горелка Weishaupt RGMS 70/4-A, DN 150 — техническое описание

Техническое описание предназначено для инженеров и обслуживающего персонала. Горелка Weishaupt RGMS 70/4-A (исп. ZM‑NR) — комбинированное газомазутное решение DN 150, спроектированное для стационарных промышленных и коммунальных котельных. Конструкция ориентирована на надежную модуляцию мощности, минимизацию выбросов и интеграцию в современные системы автоматизации. Ниже приведены ключевые характеристики и детализированное описание узлов горелки с указанием их функциональной роли.

Ключевые характеристики

• Тип: комбинированная (газ/мазут), исполнение прогрессивное (ZM‑NR)
• Диапазон мощности: 1000–11700 кВт
• Номинальный диаметр: DN 150, длина пламенной трубы 467 мм
• Расход топлива: 156–1043 кг/ч
• Электропитание: 220/380 В; электродвигатель 30400 Вт; потребляемая мощность 445–555 Вт
• Рабочие давления: газовая рампа 28–124 мбар; противодавление −2…24 мбар
• Классы защиты: электрозащита IP54 для силовых узлов, общая пылевлагозащита IP40
• Эксплуатационные параметры: рабочая температура −15…+40 °C; уровень шума до 100 дБ; масса 385 кг

Основные составные узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу мазута под заданным давлением; важен для стабильного распыла и перехода между режимами.
• Форсунки — распыляют мазут и дозируют газ; критичны для формирования оптимального факела и минимизации вредных выбросов.
• Датчик пламени — контролирует наличие и устойчивость горения; интегрирован в систему безопасности для аварийного отключения.
• Топочный автомат — управляющий модуль, реализующий последовательность розжига, перехода между топливами и защитные алгоритмы.
• Трансформатор розжига — формирует искру высокого напряжения для быстрого и надежного поджига топлива при запуске.
• Реле давления — обеспечивает контроль параметров подачи топлива и воздуха; сигнализирует о нештатных перепадах давления.
• Сервопривод — регулирует положение клапанов и заслонок для модуляции мощности и оптимизации смеси воздух/топливо.
• Клапан — газовая и мазутная арматура с электроприводом для точного дозирования и аварийного перекрытия подачи топлива.
• Электроды — элементы системы розжига и контроля искрообразования, обеспечивают стабильную зажигательную искру и контроль пламенности.

Особенности эксплуатации и преимущества

• Интеграция с системами автоматизации: простая встраиваемость в SCADA и ПЛК благодаря типовым интерфейсам управления.
• Гибкость топлива: быстрый и управляемый переход между газом и мазутом при сохранении стабильности факела.
• Высокая ремонтопригодность и доступность запасных частей — оригинальные форсунки и модули управления Weishaupt.
• Снижение выбросов и экономичность при правильной настройке подачи топлива и воздуха.

Рекомендовано плановое техническое обслуживание: проверка форсунок и фильтров каждые 6 месяцев, ежегодная ревизия автоматики и контроль искровой системы. Для внедрения в проект укажите требования по монтажу фланца DN 150, параметры газовой рампы и электрические подключения 220/380 В.
