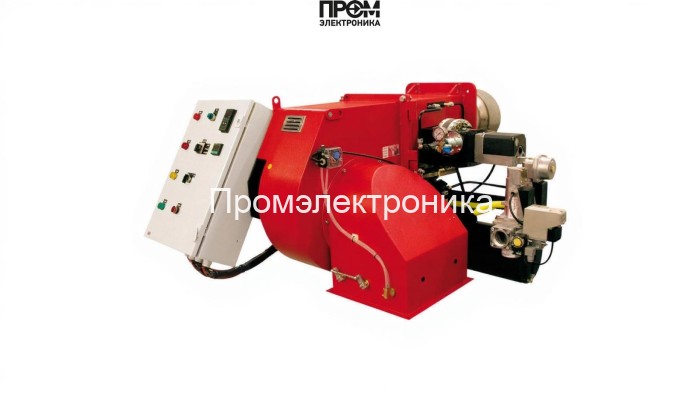

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TC VGD 40.065

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 600.1 PR TC VGD 40.065

Профессиональная комбинированная газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TC VGD 40.065 — промышленное исполнение для котельных и теплообменных установок с мощностью 1,5–5,8 МВт. Разработана для надежной двухтопливной эксплуатации (природный/сжиженный газ и мазут до 50 °E) с точной пропорционной подачей воздуха и топлива, интегрированной системой безопасности и адаптацией к противодавлению до 20 мбар.

Ключевые технические параметры

• Мощность: 1500–5800 кВт
• Номинальный диаметр: DN 65
• Длина пламенной трубы: 354 мм (короткая)
• Расход топлива: 132–510 кг/ч
• Давление газовой рампы: 56–140 мбар; противодавление дымовых газов: 0–20 мбар
• Электропитание: 220/380 В; электродвигатель 15000 Вт, потребляемая мощность 41000 Вт
• Класс защиты: IP55; рабочая температура: −10…+60 °C
• Габариты: 158.4 × 135.8 × 93.5 см

Составные элементы горелки (основные узлы)

• Топливный насос — обеспечивает стабильную подачу мазута и дозирование при переходе между режимами.
• Датчик пламени — оптический/ионный контроль наличия факела для мгновенной блокировки при его отсутствии.
• Топочный автомат — центральный блок управления, реализующий логику розжига, контроля и защиты.
• Трансформатор розжига — обеспечивает надежные искровые импульсы для стабильного начала горения.
• Реле давления — следит за давлением топливной рампы и дымовых газов, блокирует при выходе параметров за пределы.
• Форсунки — сменные распылительные элементы для мазута с оптимизированной геометрией факела.
• Сервопривод — исполнительный механизм для точной регулировки воздушной заслонки и подачи топлива.
• Клапан (в том числе предохранительный и отсечной) — обеспечивает герметичность и аварийную отсечку топлива.
• Электроды — элементы розжига и ионизационного контроля пламени, рассчитанные на длительный ресурс.

Особенности конструкции и эксплуатации

• Моноблочная стальная рама с шумоглушителем и шарнирной головой для быстрого доступа при техобслуживании.
• Пропорциональный привод воздуха/топлива совместно с топочным автоматом для минимизации выбросов NOx и оптимизации КПД.
• Модульность узлов — замена форсунок, электродов, реле давления и трансформатора розжига без демонтажа основного корпуса.
• Предусмотрены интерфейсы для интеграции с цифровыми системами мониторинга и удалённого мониторинга параметров работы.

Обслуживание и безопасность

• Ежесезонная проверка герметичности газовой рампы, состояния форсунок, исправности топливного насоса и фильтров.
• Калибровка датчика пламени и проверка трансформатора розжига; тестирование реле давления и работы сервоприводов.
• Замена изнашиваемых элементов (электроды, форсунки) по регламенту производителя для поддержания энергоэффективности и экологичности.

Ecoflam MULTIFLAM 600.1 — решение для современных котельных, где востребованы надежность, модульность и соответствие требованиям энергоэффективности 2026 года. Рекомендуется проектировать систему управления и безопасность с учётом интеграции в цифровую диспетчеризацию и сервисного мониторинга.
