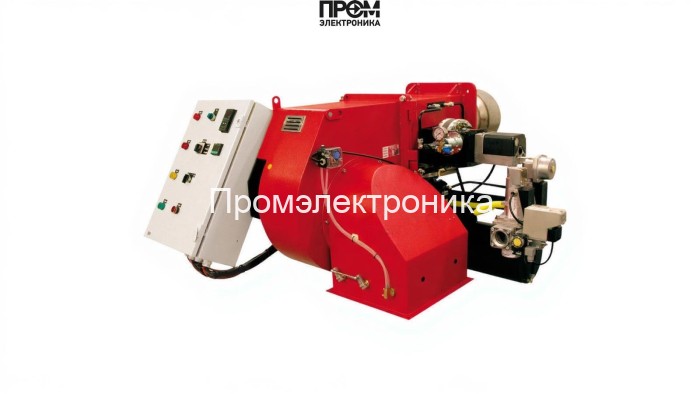

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL VGD 40.080

Техническое описание

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL VGD 40.080 — промышленный модуль комбинированного сжигания, спроектированный для надёжной и экономичной работы в котельных средней и крупной мощности. Конструкция оптимизирована под энергосбережение и быстрый переход между газом и мазутом при соблюдении требований современной экологической и эксплуатационной безопасности 2026 года.

Ключевые характеристики

• Диапазон мощности: 1 200–5 000 кВт — для стационарных и резервных источников тепла.
• Номинальное присоединение: DN 80, противодавление топки до 18 мбар.
• Параметры эксплуатации: рабочая температура от −10 до +60 °C, класс защиты электрооборудования IP55.
• Расход топлива: 105–440 кг/ч; электропитание 220/380 В.

Конструкция и состав узлов

Конструктивно горелка состоит из корпуса со звукоизоляционным кожухом и удлинённой пламенной трубы (554 мм). Основные функциональные узлы обеспечивают надежность, точное дозирование топлива и автоматическое управление воспламенением и безопасностью:

• Топливный насос — обеспечивает стабильную подачу мазута с поддержанием необходимого давления в рампе при любых режимах работы.
• Датчик пламени — оптический/ионный контроль наличия горения с быстрым откликом и высокой помехозащищённостью.
• Топочный автомат — программируемый контроллер с логикой блокировок, мониторингом параметров и интерфейсом для интеграции в АСУ ТП.
• Трансформатор розжига — высоковольтный узел для надёжной инициации искрового разряда при запуске.
• Реле давления — контролирует давление топлива/газа и участвует в логике аварийных отключений.
• Форсунки — специализированный форсуночный блок с самоочищающимися элементами и возможностью регулировки факела.
• Сервопривод — прецизионный привод регулирования заслонок и положения смесительных элементов для обеспечения пропорционального соотношения воздух/топливо.
• Клапан (газовый/топливный) — автоматические перекрывающие механизмы класса «А» для герметичного отключения подачи в аварийных ситуациях.
• Электроды — электроды розжига и контроля искрового разряда обеспечивают стабильность воспламенения и долговечность узла.

Эксплуатация и безопасность

• Модульная компоновка упрощает техобслуживание: доступ к форсункам, насосу и электрике через шарнирный фланец.
• Автоматические блокировки по данным датчиков пламени, давления и температуры предотвращают запуск при выходе параметров за пределы заданных значений.
• Опции: подогрев мазута, насосная группа и расширенные фильтры для эксплуатации в холодном климате и при вязком топливе.

Ecoflam MULTIFLAM 500.1 PR TL VGD 40.080 — решение для современных котельных, где критичны надёжность, экономичность и соответствие требованиям энергоэффективности и минимизации выбросов 2026 года.
