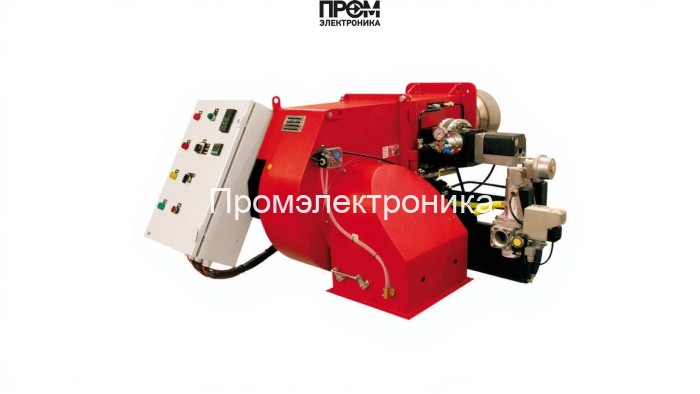

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL VGD 20.503 — техническое описание

Представленный модуль — промышленная комбинированная (газ/мазут) горелка Ecoflam MULTIFLAM 500.1, спроектированная для надежной эксплуатации в котельных среднего и крупного класса. Конструкция ориентирована на длительную работу при переменных нагрузках с возможностью автоматического и ручного переключения топлива. Устройство обеспечивает диапазон тепловой мощности 1200–5000 кВт при расходе топлива 105–440 кг/ч и рассчитано на работу в диапазоне температур от −10 до +60 °C.

Краткие технические характеристики

• Тип: комбинированная газомазутная горелка
• Мощность: 1 200–5 000 кВт
• Расход топлива: 105–440 кг/ч
• Питание: 220 / 380 В; потребляемая мощность 36 500 Вт; электродвигатель 11 000 Вт
• Длина пламенной трубы: 554 мм (удлинённая)
• Противодавление: 0–18 мбар; давление рампы: 14–182 мбар
• Класс защиты: IP55; уровень шума: 91,4 дБ

Составные элементы и ключевые узлы

Горелка включает набор компонентов, обеспечивающих точную подачу топлива, надёжное зажигание и постоянный контроль параметров горения. Основные элементы:

• топливный насос — обеспечивает стабильный напор мазута при заданной производительности;
• датчик пламени — контролирует наличие пламени и гарантирует безопасное отключение при его потере;
• топочный автомат — реализует логику включения/выключения и алгоритмы перехода между режимами;
• трансформатор розжига — формирует искру для надёжного поджига газовой фазы;
• реле давления — контролирует избыточное или пониженное давление в системе подачи воздуха/топлива;
• форсунки — обеспечивают оптимальный распыл мазута и однородность факела;
• сервопривод — механическое позиционирование заслонок и дозаторов для пропорционального управления;
• клапан (электромагнитный/отсечной) — герметичное перекрытие подачи топлива при аварии;
• электроды — инициируют поджиг и участвуют в контроле стабильности искры.

Эксплуатационные особенности и преимущества

• Пропорциональное регулирование воздуха и топлива повышает КПД и снижает эмиссии;
• Модульная компоновка облегчает техобслуживание и замену узлов;
• Удлинённая пламенная труба гарантирует требуемую глубину прогрева топки и совместимость с котлами по EN303/EN676/EN267;
• Система автоматического переключения топлива обеспечивает резервирование и непрерывность теплоподведения.

Ecoflam MULTIFLAM 500.1 применяется в теплоцентралях, промышленных котельных и технологических печах, где требуются высокая надёжность, точность управления горением и соответствие современным требованиям энергоэффективности и безопасности.
