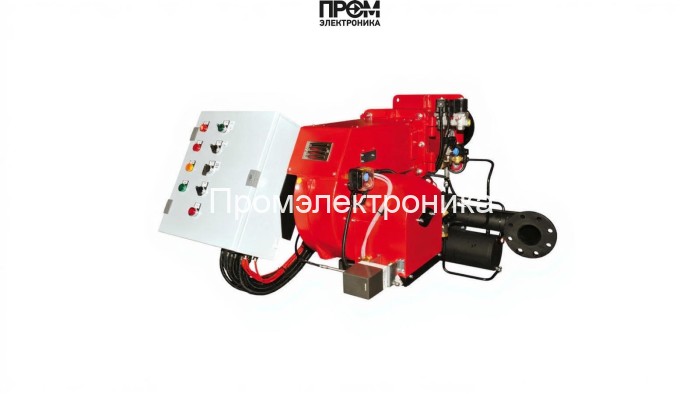

Газомазутная горелка Ecoflam MULTIFLAM 200.1 TL VGD 40.080 — технический профиль

Ecoflam MULTIFLAM 200.1 TL VGD 40.080 — промышленная комбинированная газомазутная горелка, спроектированная для стабильной и эффективной работы в котельных и технологических печах. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и экологической безопасности 2026 года. Модель рассчитана на тепловую мощность 414–2150 кВт и подходит для интеграции с котлами с фланцем DN 80 и удлинённой пламенной трубой 485 мм.

Ключевые преимущества и назначение

• Двухтопливная схема: автоматическая работа на природном газе и мазуте с вязкостью до 50°E.
• Широкий диапазон регулирования мощности — оптимизация режима при переменной загрузке котельной.
• Корпус IP55 и эксплуатация в диапазоне температур от -10 до +60 °C — устойчивость к рабочим условиям производств.
• Компактная моноблочная компоновка с быстрым доступом для ТО и минимизацией простоев.

Состав и конструктивные узлы

Горелка включает набор ключевых компонентов, реализующих безопасное управление подачей топлива и воспламенением, а также точное регулирование процесса горения:

• топливный насос — обеспечивает стабильную подачу жидкого топлива при переходе на мазут;
• датчик пламени — контролирует наличие стабильного факела и блокирует подачу при погасании;
• топочный автомат — микропроцессорный контроллер управления последовательностью розжига и переходов режимов;
• трансформатор розжига — генератор высокого напряжения для запуска искровых электродов;
• реле давления — контроль и защитная логика по перепаду давления воздуха/топлива;
• форсунки — сменные распылители для формирования оптимальной факельной картины при работе на мазуте;
• сервопривод (серводвигатель) воздушной заслонки — прецизионное позиционирование заслонки для поддержания состава смеси;
• клапан (электромагнитный/шаровой) — быстродействующее перекрытие и аварийная изоляция топлива;
• электроды розжига и контроля — высоконадежные элементы для инициирования и мониторинга искрового разряда.

Интеграция и эксплуатационные характеристики

• Электропитание: 220/380 В; потребляемая мощность — учесть при проектировании щита (16500 Вт максимальная).
• Электродвигатель вентилятора — 4000 Вт для формирования рабочего избыточного давления воздуха.
• Уровень шума 91.4 дБ — предусмотреть акустическую защиту машинного отделения при монтаже.
• Габариты 163.5 × 84.8 × 73.5 см, масса 220 кг — параметры для расчёта креплений и фланцевых соединений.

Рекомендации по обслуживанию

• регулярная проверка герметичности рампы и состояния электромагнитных клапанов;
• чистка форсунок и огневой головы каждые 1000 моточасов при эксплуатации на мазуте;
• тестирование датчика пламени и трансформатора розжига при плановом ТО;
• контроль работы реле давления и сервоприводов для предотвращения нестабильных режимов.

Ecoflam MULTIFLAM 200.1 сочетает в себе гибкость топливных режимов и высокую технологичность узлов, что делает её оптимальным решением для современных котельных, требующих экономичности, надёжности и соответствия нормативам 2026 года.
