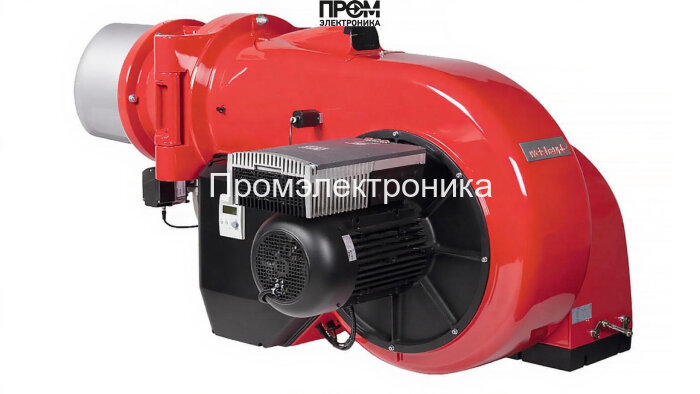

Газодизельная горелка Weishaupt WM-GL 50/2-A, DN 100 — техническое описание и состав

Предлагаем детальное техническое описание комбинированной газодизельной горелки Weishaupt WM-GL 50/2-A (DN 100, исп. ZM‑R‑NR). Решение сконструировано для промышленных и коммунальных котельных, обеспечивает диапазон мощности 1–11 МВт и оптимизировано под современные требования эффективности и экологичности 2026 года. В описании используются ключевые параметры: расход топлива 147–924 кг/ч, длина пламенной трубы 457 мм, электропитание 220/380 В, масса 475 кг.

Краткие технические параметры

• Модель: Weishaupt WM‑GL 50/2‑A, DN 100
• Тип: комбинированная (газ/дизель)
• Мощность: 1–11 МВт
• Расход топлива: 147–924 кг/ч
• Длина пламенной трубы: 457 мм
• Электропитание: 220 В / 380 В
• Противодавление: −2…26 мбар; давление рампы: 56–181 мбар
• Вес/габариты: 475 кг; 209.3 × 151 × 107.1 см

Конструктивные узлы и основные детали

Горелка реализована как комплектно укомплектованная система с головой сгорания и мощной топливной аппаратурой. Ниже перечислены ключевые компоненты, критичные для надежной работы и быстрого сервиса:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением в режимах переключения.
• Датчик пламени — оптический/ионный контроль, гарантирующий мгновенное отключение при потухании.
• Топочный автомат — блок управления последовательностью пуска/остановки и защитой по параметрам горения.
• Трансформатор розжига — высоковольтный узел для инициации стабильной искровой дуги на электродах.
• Реле давления — контроль рампового давления газа и аварийное отключение при отклонениях.
• Форсунки — распыление дизельного топлива с заданной дисперсией для полного сгорания.
• Сервопривод — точная модуляция подачи топлива и воздуха для поддержания КПД и низких выбросов.
• Клапан — газовый/топливный запорный механизм с быстродействующей защитой.
• Электроды — элементы розжига и контроля, устойчивые к термическим циклам.

Эксплуатация, преимущества и обслуживание

• Гибкая работа на газе и дизеле — автоматическое переключение с сохранением параметров горения.
• Высокая энергетическая плотность и равномерность факела благодаря пламенной трубе 457 мм.
• Рекомендуемые регламенты обслуживания: проверка датчика пламени, трансформатора розжига и состояния электродов; диагностика топливного насоса и форсунок; тест реле давления и сервоприводов.
• Интеграция в современные системы автоматизации позволяет снизить расход топлива и минимизировать эмиссии при пиковых нагрузках.

Weishaupt WM‑GL 50/2‑A — оптимальный выбор для промышленных котельных и теплоцентралей, где приоритеты — надежность, сервисная доступность и соответствие нормативам 2026 года по энергоэффективности.
