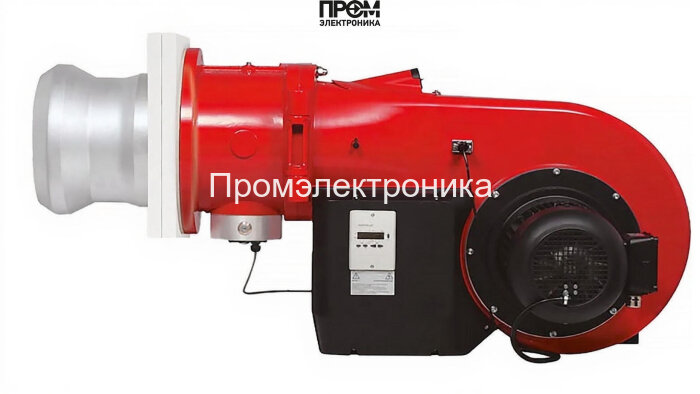

Газодизельная горелка Weishaupt WM-GL 30/3‑A (ZM‑R) — техническое описание

Техническое описание комбинированной газо‑дизельной горелки Weishaupt WM‑GL 30/3‑A (исп. ZM‑R, арт. 21831712). Документ содержит систематизированную информацию по конструкции, составу узлов и эксплуатационным параметрам, актуальную для проектирования и сервисного обслуживания котельных установок 2026 года. Описаны ключевые компоненты, требования к подключению и основные мероприятия по техобслуживанию.

Краткие эксплуатационные характеристики

• Диапазон мощности: 600–5700 кВт;
• Длина пламенной трубы: 389 мм;
• Расход топлива: 92.4–479 кг/ч;
• Электродвигатель: 16 500 Вт; потребляемая мощность автоматики: 120–430 Вт;
• Рабочая температура: −15…+40 °C; уровень шума: 93 дБ;
• Тип соединения: Rp 1 1/2"; противодавление: −2…18 мбар; давление газовой рампы: 24–105 мбар.

Состав и конструктивные элементы

Горелка выполнена по модульной схеме для упрощения монтажа и сервисного обслуживания. В конструкции выделяются основные узлы, ответственные за подачу топлива, зажигание, управление и безопасность:

• Топливный насос — обеспечивает дозированную подачу жидкого топлива при дизельном режиме; рассчитан на непрерывную эксплуатацию в пределах номинального расхода.
• Форсунки — форсунки распыляют жидкое топливо в камеру сгорания; имеют конструктивную стойкость к абразивному и термическому воздействию.
• Датчик пламени — оптический/ионный датчик контроля наличия пламени, интегрированный в систему автоматики для быстрого отключения при нарушении горения.
• Трансформатор розжига — высоковольтный источник искры для электродов розжига; рассчитан на длительную работу в циклах пуска.
• Электроды — комплект электродов розжига и ионизации, оптимизированных по длине и зазору для стабильного поджига факела на заявленных параметрах.
• Топочный автомат — программируемый модуль управления горением с функциями диагностики, логикой пуска/остановки и интерфейсом для интеграции в АСУ ТП.
• Реле давления — защитный элемент контроля минимального и максимального давления топлива/газа; обеспечивает блокировку при выходе параметров за пределы.
• Сервопривод — приводы регулировки воздушной заслонки и газового клапана; обеспечивают точную модуляцию соотношения воздух/топливо в пределах заданной мощности.
• Клапан — газовый запорный и предохранительный клапан с электропневматическим или электрическим приводом, интегрированный в систему безопасности.

Функциональные особенности и требования к монтажу

• Интеграция автоматики обеспечивает модуляцию мощности и дистанционную диагностику ошибок и предупреждений;
• Система зажигания и контроля пламени реализована по схеме с трансформатором и ионизационным контролем для повышения надежности пуска;
• Рекомендуется установка фильтров и стабилизаторов давления топлива, а также геометрически правильная разводка воздуховодов для стабильного формирования факела;
• Тщательная проверка параметров газовой рампы и регулировка форсунок при первом пуске обязательны для достижения проектных характеристик выбросов и КПД.

Обслуживание и безопасность

• Периодическая проверка топливного насоса и форсунок, чистка головы сгорания и замена изношенных электродов;
• Тестирование датчика пламени и реле давления при каждом регламентном обслуживании;
• Проверка работоспособности сервоприводов и калибровка топочного автомата не реже одного раза в год;
• Соблюдение инструкций производителя и использование сертифицированных запасных частей для сохранения гарантийных обязательств.

Weishaupt WM‑GL 30/3‑A — решение для промышленных котельных, где важны точность управления, надежность узлов (насос, форсунки, датчик пламени, трансформатор, электроды, реле давления, сервоприводы, клапаны) и соответствие современным требованиям энергоэффективности и экологии 2026 года.
