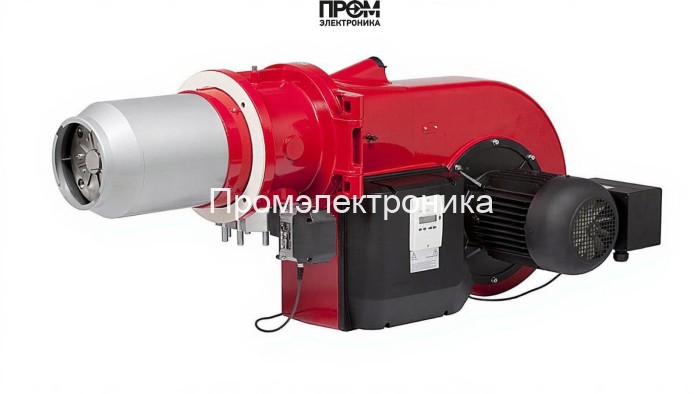

Газодизельная горелка Weishaupt WM-GL 30/2‑A (DN 125, ZM‑R) — техническая характеристика и состав узлов

Weishaupt WM‑GL 30/2‑A — промышленная комбинированная газодизельная горелка премиум‑класса, рассчитанная на диапазон мощности 450–4100 кВт. Конструкция спроектирована для стабильной и экономичной работы в условиях переменных нагрузок, обеспечивает быстрый перевод из газового режима в дизельный и обратно. Исполнение ZM‑R повышает устойчивость факела и снижает выбросы при переходных режимах.

Ключевые технические параметры

• Мощность: 450–4100 кВт;
• Номинальный диаметр: DN 125;
• Длина пламенной трубы: 374 мм;
• Электродвигатель: 11.6 кВт; питание: 220/380 В;
• Расход топлива: 75.4–344.5 кг/ч; давление рампы: 13–37 мбар;
• Противодавление: -2…16 мбар; уровень шума: 93 дБ.

Состав основных узлов и функциональных элементов

Для проектирования, монтажа и сервисного обслуживания важно понимать, из каких элементов состоит горелка. В конструкцию WM‑GL 30/2‑A входят следующие узлы:

• топливный насос — обеспечивает дозированную подачу дизтоплива в форсунки и стабильное давление в системе;
• форсунки — прецизионные распылители для дизельного режима с регулировкой характеристик факела;
• газовая рампа и клапан — модуляция подачи газа, быстрое переключение между видами топлива;
• датчик пламени — оптический/ионный датчик безопасности для контроля наличия стабильного факела;
• электроды розжига — задают искру и инициируют воспламенение топливовоздушной смеси;
• трансформатор розжига — формирует необходимое напряжение для электродов и гарантирует надежный пуск;
• топочный автомат (модуль управления) — контролирует последовательность пуска, защиту и логики работы;
• реле давления — обеспечивает контроль минимального/максимального давления в системе топливоподачи;
• серводвигатель/серво-привод — регулирует положение заслонок и клапанов для точной модуляции мощности.

Эксплуатация и сервис

• Регламент: проверка форсунок, электродов и датчика пламени не реже 1 раза в 6–12 мес.;
• Настройка автоматического модуля и реле давления при вводе в эксплуатацию и при смене вида топлива;
• Использование оригинальных запасных частей Weishaupt для сохранения рабочих характеристик и безопасности.

Weishaupt WM‑GL 30/2‑A — оптимальный выбор для котельных и промышленных установок, где важны высокая надёжность, гибкость топлива и простота интеграции в существующие системы управления. При проектировании учитывайте параметры рампы, противодавления и требования по шуму для корректной установки и долговечной работы.
