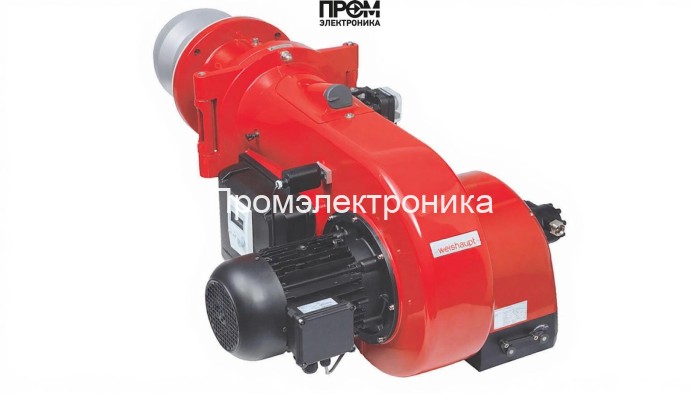

Техническое описание газодизельной горелки Weishaupt WM‑GL 20/3‑A (исп. ZM‑R), DN 80

Weishaupt WM‑GL 20/3‑A — промышленная комбинированная горелка для котловых и технологических установок с диапазоном мощности 250–2450 кВт. Конструкция рассчитана на надёжную длительную эксплуатацию при переменной нагрузке и обеспечивает управляемое горение при использовании как газового, так и дизельного топлива. Модель имеет фланцевое подключение DN 80 и стандартную пламенную трубу длиной 256 мм.

Ключевые технические параметры

• Диапазон мощности: 250–2450 кВт
• Тип топлива: газ/дизель (комбинированная)
• Фланец: DN 80, пламенная труба 256 мм
• Электропитание: 220/380 В, электродвигатель 5200 Вт
• Расход топлива: 50–206 кг/ч
• Рабочая температура: −15…+40 °C
• Противодавление: −2…10 мбар; давление газовой рампы: 11–28 мбар
• Габариты/вес: 126.6×81.7×56.5 см / 105 кг

Комплектующие и функциональные узлы

Конструктивно горелка состоит из отдельного набора узлов, каждый из которых выполняет строго определённую функцию. В состав входит:

• топливный насос — обеспечивает подачу жидкого топлива к форсунке при дизельном режиме;
• форсунки — распыляют дизельное топливо для стабилизации процесса сгорания;
• датчик пламени — оптический контроллер наличия стабильного горения и сигнализации аварий;
• трансформатор розжига — генератор высокого напряжения для образования искры при запуске;
• топочный автомат — блок управления последовательностью запуска/остановки и защит;
• реле давления — обеспечивает контроль давления топлива/воздуха и блокировку при отклонениях;
• сервопривод — осуществляет регулирование положения клапанов и заслонок для точной модуляции подачи воздуха и топлива;
• клапан (газовый/дизельный) — запорный элемент с электроприводом для безопасного перекрытия топлива;
• электроды розжига и контроля — контактные элементы для инициирования и контроля искрового разряда.

Особенности эксплуатации и техобслуживания

• Модуль управления с системой контроля пламени обеспечивает надёжную защиту при переходах нагрузки и при переключении топлива.
• Периодическая проверка форсунок, электродов и датчика пламени критична для поддержания оптимального распыла топлива и стабильности розжига.
• Рекомендуется регламент: визуальный контроль пламени ежедневно, проверка фильтров и насосов ежемесячно, чистка пламенной трубы и проверка автоматики каждые 6 месяцев.
• Использование оригинальных уплотнений и сменных деталей гарантирует сохранение рабочих характеристик и соответствие параметрам давления на газовой рампе.

Заключение

WM‑GL 20/3‑A — технически зрелая платформа для промышленных котельных, сочетание мощного вентилятора с двигателем 5200 Вт, точной автоматики и набора защитных устройств (реле давления, датчик пламени, топочный автомат) обеспечивает стабильную работу в широком диапазоне условий. Простая интеграция по фланцу DN 80 и типовые электрические подключения упрощают монтаж и обслуживание на объектах различной мощности.
