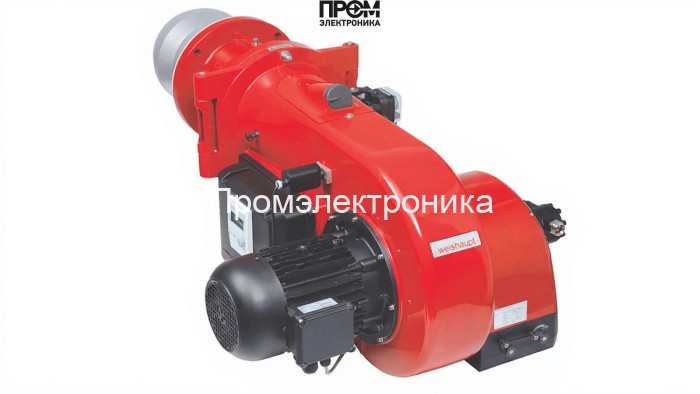

Газодизельная горелка Weishaupt WM-GL 20/3-A, DN 125, исп. ZM‑R — техническое описание и состав

Краткое техническое резюме: Weishaupt WM‑GL 20/3‑A — комбинированная газ/дизель горелка прогрессивного исполнения ZM‑R, предназначенная для промышленных котельных и теплогенераторов. Рабочий диапазон мощности 250–2450 кВт, фланцевое подключение DN 125, длина пламенной трубы 256 мм, электродвигатель 5200 Вт. Модель оптимизирована для надежной модуляции, снижения эмиссий и интеграции в современную автоматизацию котельной.

Ключевые технические параметры

• Мощность: 250–2450 кВт
• Тип топлива: газ/дизель (комбинированная схема)
• Фланец: DN 125
• Длина пламенной трубы: 256 мм
• Электродвигатель: 5200 Вт
• Потребляемая мощность: 80–430 Вт
• Расход топлива: 50–206 кг/ч
• Давление газовой рампы: 8–18 мбар
• Противодавление: −2…10 мбар
• Рабочий диапазон температур: −15…40 °C
• Вес и габариты: 105 кг; 126.6×81.7×56.5 см

Составные узлы и основные детали горелки

Конструкция WM‑GL 20/3‑A модульная; для обслуживания и интеграции важно понимать состав основных узлов. В тексте отдельно перечислены ключевые компоненты, отвечающие за подачу топлива, розжиг, управление и безопасность:

• Топливный насос — обеспечивает стабильный подачу дизельного топлива под заданным давлением и поддерживает заданный расход при модуляции.
• Датчик пламени — контролирует наличие устойчивого горения, обеспечивает автоматику безопасности и быстрый отклик при потере пламени.
• Топочный автомат — управляющий модуль ZM‑R с алгоритмами прогрессивной модуляции, защитами и интерфейсом для АСУ ТП.
• Трансформатор розжига — высоковольтный узел для генерации искры розжига; рассчитан на частые циклы старт/стоп.
• Реле давления — обеспечивает контроль давления топливной рампы и противодавления для автоматического перехода в защитный режим.
• Форсунки — газовые и жидкотопливные сопла с точной атомизацией, обеспечивающие эффективное смешение и стабильное горение.
• Сервопривод — плавная регулировка заслонок и дозировки топлива для точного соблюдения заданной мощности.
• Клапан — запорные и предохранительные клапаны на газовой и топливной магистрали для быстрого перекрытия при аварии.
• Электроды — контрольные и розжиговые электроды, обеспечивающие стабильную искру и ионизационный контроль пламени.

Эксплуатация и интеграция

Горелка рассчитана на длительную эксплуатацию при соблюдении регламентов: ежедневный визуальный осмотр, проверка датчиков и электродвигателя, ежемесячная проверка топливных узлов и ежегодная сертифицированная сервисная диагностика. При проектировании котельной следует учитывать давление газовой рампы (8–18 мбар), противодавление и требуемую длину пламенной трубы 256 мм для корректной установки.

Вывод

Weishaupt WM‑GL 20/3‑A — технически зрелая газодизельная горелка для промышленных задач, сочетающая модульную конструкцию и набор критичных компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды). Применение ZM‑R обеспечивает точную модуляцию, снижение выбросов и удобную интеграцию в АСУ ТП котельных 2026 года.
