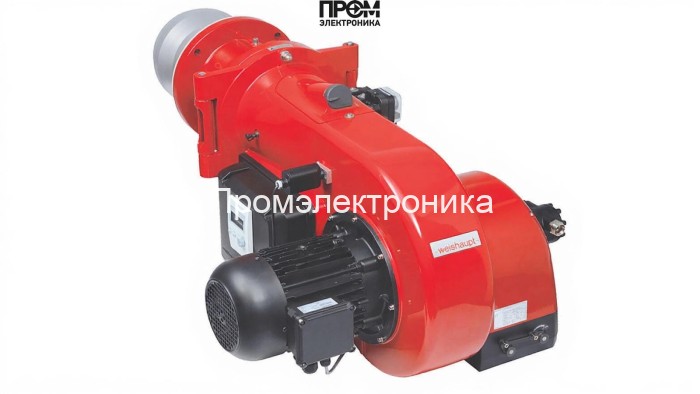

Техническое описание газодизельной горелки Weishaupt WM-GL 20/3-A (DN 100, исп. ZM‑R)

Данный документ содержит сжатое техническое описание и эксплуатационные указания для комбинированной газодизельной горелки Weishaupt WM‑GL 20/3‑A, DN 100. Описание оптимизировано под поисковые запросы 2026 года и ориентировано на инженеров, сервисные службы и проектировщиков котельных. Указаны ключевые конструктивные элементы, рабочие параметры и рекомендации по интеграции в котловую схему.

Краткие технические характеристики

• Модель: Weishaupt WM‑GL 20/3‑A (исп. ZM‑R)
• Тип: комбинированная (газ/дизель), фланцевое соединение DN 100
• Диапазон мощности: 250–2450 кВт
• Расход топлива: 50–206 кг/ч
• Длина пламенной трубы: 256 мм
• Электропитание: 220/380 В; потребляемая мощность 80–430 Вт
• Рабочая температура: −15…+40 °C; вес 105 кг

Конструкция и составные узлы

Модульная конструкция WM‑GL 20/3‑A обеспечивает простоту монтажа и поэлементного обслуживания. Важнейшие компоненты, влияющие на безопасность, экономичность и плавность регулирования, представлены ниже.

• Топливный насос — обеспечивает стабильную подачу жидкого топлива, поддерживает заданный расход при пуске и переходе на резервное питание.
• Датчик пламени — контролирует наличие горения и передаёт сигнал в систему управления для аварийного отключения при потухании.
• Топочный автомат (панель управления) — реализует алгоритмы розжига, контроля и последовательностей переходов между режимами; имеет интерфейс для подключения к котловой автоматике.
• Трансформатор розжига — генерирует импульсы высокого напряжения для зажигания газо‑дизельной смеси; рассчитан на интенсивный режим эксплуатации.
• Реле давления — обеспечивает контроль подачи топлива и безопасное отключение при отклонении давления от заданного диапазона.
• Форсунки — комплект сменных сопел для оптимизации факела при работе на дизеле; газовая рампа с регулировкой давления — для газового режима.
• Сервопривод — регулирует положение заслонок и клапанов, обеспечивает пропорциональное управление при модуляции мощности.
• Клапан — запорные и предохранительные элементы для газовой и жидкотопливной магистралей, выполнены по промышленным стандартам безопасности.
• Электроды — элементы розжига и ионизационного контроля, обеспечивают стабильный старт и надёжную диагностику пламени.

Особенности эксплуатации и интеграции

• Рекомендуется монтаж квалифицированными специалистами с последующей пусконаладкой: настройка давления газовой рампы (9–20 мбар), проверка противодавления (−2…10 мбар) и регулировка форсунок.
• Топочный автомат поддерживает программируемую логику розжига и защиты; при интеграции в систему управления котлом обеспечить корректный обмен сигналами по уровню 24/220/380 В.
• Периодическое обслуживание: проверка форсунок, электрических соединений трансформатора розжига и состояния электродов каждые 3–6 месяцев при интенсивной эксплуатации; полная диагностика раз в год.
• При комбинированной эксплуатации предусмотреть систему плавного перехода между газовым и дизельным режимами во избежание гидравлических ударов и флуктуаций пламени.

Заключение

Weishaupt WM‑GL 20/3‑A — инженерно проработанное решение для средних и крупных котельных, где требуется высокая надёжность, гибкость в выборе топлива и точное управление мощностью. Техническая модульность, качественные компоненты (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и оптимизированные алгоритмы управления делают изделие подходящим для современных проектов с требованиями энергоэффективности и безопасности.
