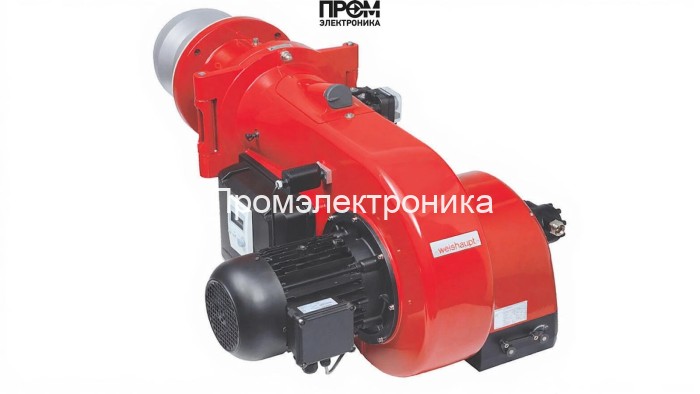

Газодизельная горелка Weishaupt WM-GL 20/3-A, 2, исп. ZM-R — техническое описание

Техническое описание газодизельной горелки Weishaupt WM-GL 20/3-A составлено в инженерном стиле с акцентом на конструктивные узлы, рабочие параметры и требования к монтажу/обслуживанию. Модель представляет собой комбинированную прогрессивную горелку промышленного класса, рассчитанную на диапазон мощностей 250–2450 кВт, с длиной пламенной трубы 256 мм и модульной архитектурой для быстрой замены элементов и интеграции в систему управления котлом.

Ключевые характеристики

• Вид топлива: газ/дизель
• Мощность: 250–2450 кВт
• Расход топлива: 50–206 кг/ч
• Длина пламенной трубы: 256 мм
• Электродвигатель: 5200 Вт; питание 220/380 В
• Потребляемая мощность управления: 80–430 Вт
• Противодавление: −2…10 мбар; давление газа рампы: 23–78 мбар
• Габариты/масса: 126.6×81.7×56.5 см / 105 кг

Конструкция и основные узлы

Конструкция WM-GL 20/3-A выполнена по модульному принципу: каждая функциональная часть доступна для быстрой диагностики и замены. Ниже перечислены основные детали и краткое описание функций:

• Топливный насос — обеспечивает подачу дизельного топлива к форсункам под заданным давлением, снабжён системой фильтрации и обратным клапаном для исключения кавитации.
• Форсунки — дозируют жидкое топливо, обеспечивая оптимальную распылённую фактуру для стабильного горения; легко заменяются для регулировки режима работы.
• Датчик пламени — контролирует наличие и стабильность факела, передаёт сигнал в блок управления для аварийного отключения при затухании.
• Топочный автомат — центральный блок управления последовательностью розжига, контроля пламени и защиты; поддерживает программируемые циклы и интерфейс интеграции с АСУ ТП.
• Трансформатор розжига — формирует высоковольтный импульс для поджига смеси, рассчитан на длительную эксплуатацию в режиме циклического поджига.
• Реле давления — контролирует давление в рампе/топливной магистрали, предотвращая работу при недопустимых параметрах; включено в схему аварийного отключения.
• Сервопривод — управляет регулировочными клапанами и заслонками для тонкой настройки подачи воздуха и топлива, обеспечивает плавное регулирование мощности.
• Клапан — (газовый/топливный) электромагнитный, обеспечивает герметичное перекрытие каналов и быстродействующее отключение при аварии.
• Электроды — выполняют функцию инициирования искры и контроля пламени в тандеме с трансформатором и датчиком; изготовлены из коррозионно-стойких материалов.

Эксплуатация и обслуживание

• Регламент: проверка форсунок, датчика пламени, реле давления и топочного автомата не реже одного раза в год при интенсивной эксплуатации.
• Ежедневно: визуальная проверка пламени, контроль давления рампы и отсутствие утечек.
• Рекомендации по надежности: применять фильтры топлива, соблюдать монтажные допуски по противодавлению и обеспечивать заземление трансформатора розжига.

Горелка Weishaupt WM-GL 20/3-A оптимальна для промышленных котельных и ТЭЦ, где требуются высокая энергоэффективность, гибкость по топливу и интеграция в современные системы управления. Техническая архитектура устройства ориентирована на 2026 год — совместимость с электронными контроллерами, возможность дистанционного мониторинга и модульной модернизации узлов обеспечивает долгий срок службы и минимизацию простоев.
