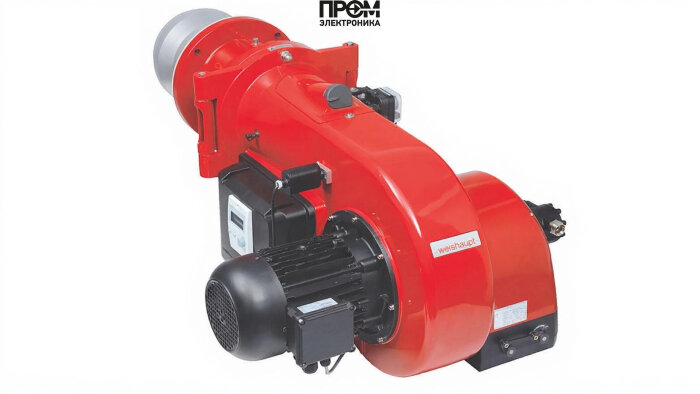

Газодизельная горелка Weishaupt WM-GL 20/3-A — техническое описание и ключевые характеристики

Предлагаем техническое описание комбинированной газодизельной горелки Weishaupt WM-GL 20/3-A, исполнение ZM-T-3LN. Документ составлен в строгом техническом стиле с учётом SEO 2026: чёткие заголовки, семантические маркеры и структурированные списки. Горелка предназначена для промышленных и коммунальных котельных и обеспечивает устойчивую работу в диапазоне мощности 350–2000 кВт при трёхступенчатом управлении.

Основные технические параметры

• Модель: Weishaupt WM-GL 20/3-A, исполнение ZM-T-3LN
• Топливо: природный газ / дизель
• Диапазон мощности: 350–2000 кВт
• Тип управления: трёхступенчатое
• Пламенная труба: стандартная, длина 325 мм
• Фланцевое подключение: Rp 1 1/2"
• Давление газовой рампы: 47–164 мбар; противодавление: -2–12 мбар
• Электропитание: 220 В / 380 В; электродвигатель: 4500 Вт; уровень шума: 85 дБ

Конструкция: составные узлы и функции

Конструкция горелки модульная: каждый функциональный блок оптимизирован для надёжности и быстрого сервисного доступа. Ниже перечислены ключевые компоненты, входящие в состав горелки, с кратким описанием их назначения и эксплуатационных требований.

• Топливный насос — обеспечивает стабильную подачу жидкого топлива в дизельном режиме, оборудуется регулятором расхода и фильтрацией для предотвращения засоров.
• Датчик пламени — активный элемент системы безопасности, контролирует наличие факела и инициирует аварийное отключение при его отсутствии.
• Топочный автомат — центральный контроллер управления последовательностью розжига, переключением ступеней и коммутацией защитных цепей.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов при запуске; требует надёжной изоляции и регулярной проверки искрового зазора.
• Реле давления — следит за давлением в топливной и воздушной системах, блокирует подачу при отклонениях от заданных значений.
• Форсунки — обеспечивают тонкое распыление топлива для оптимизации горения; подлежат периодической калибровке и очистке.
• Сервопривод — регулирует положение заслонок и дросселей, реализуя трёхступенчатую модуляцию мощности и синхронизацию воздух/топливо.
• Клапан — запорно-регулирующие элементы на газовой и дизельной магистралях, выполняют функцию аварийной блокировки и управления потоком.
• Электроды — создают искру при розжиге и участвуют в стабильном формировании пламенного фронта; контролируйте состояние и расстояние между электродами.

Рекомендации по эксплуатации и обслуживанию

• Пусконаладочные работы и сервис — только квалифицированным персоналом согласно инструкции производителя.
• Регулярно проверять датчик пламени, реле давления, состояние форсунок и трансформатора розжига.
• Обеспечить доступ к сервоприводам и клапанам для оперативной регулировки и замены.
• Интервалы технического обслуживания — минимум раз в год, при интенсивной эксплуатации — чаще.

Weishaupt WM-GL 20/3-A рассчитана на жёсткие промышленные режимы и обеспечивает баланс высокой мощности, безопасности и простоты обслуживания. Техническая документация и запчасти Weishaupt гарантируют долгую и предсказуемую эксплуатацию при соблюдении регламентов обслуживания.
