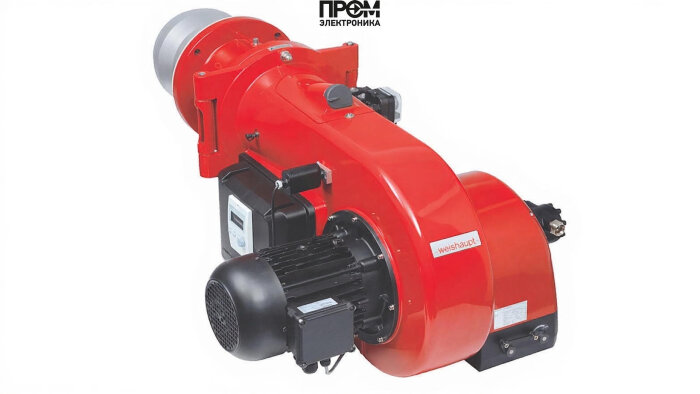

Газодизельная горелка Weishaupt WM‑GL 20/2‑A, DN 80 — техническое описание

Представленная газодизельная горелка Weishaupt WM‑GL 20/2‑A (исп. ZM‑T‑3LN, DN 80) — промышленное решение для тепловых и паровых установок, рассчитанное на надёжную многолетнюю эксплуатацию. Описание составлено в техническом стиле с фокусом на эксплуатационные параметры, составные узлы и требования к подключению. Технические характеристики горелки оптимизированы под требования 2026 года в части энергоэффективности, безопасности и обслуживания.

Ключевые параметры

• Тип: комбинированная газ/дизель, трёхступенчатая;
• Диапазон мощности: 200–1450 кВт;
• Номинальный диаметр: DN 80;
• Длина пламенной трубы: 310 мм;
• Электродвигатель: 3000 Вт;
• Рабочая температура: −15…+40 °C;
• Противодавление: −2…10 мбар; давление газа в рампе 13–28 мбар;
• Вес / габариты: 105 кг; 132×81.7×57.3 см;
• Уровень шума: 85 дБ.

Составные узлы и функциональные элементы

Модульная конструкция обеспечивает простоту обслуживания и замену отдельных компонентов без разборки корпуса. В состав горелки входят следующие основные детали:

• топливный насос — обеспечивает стабильную подачу жидкого топлива под заданным давлением;
• датчик пламени — оптический/ионный модуль контроля наличия горения и сигнализации;
• топочный автомат — программируемая плата управления режимами работы и защитами;
• трансформатор розжига — устройство высокого напряжения для инициации искры;
• реле давления — контроль порогов давления топлива и газа с аварийной сигнализацией;
• форсунки — дозирующие элементы для точной распылительной подачи дизельного топлива;
• сервопривод — механический узел для регулировки заслонок и подачи топлива;
• клапаны (газовые и топливные) — электромагнитные и приводные запорные элементы;
• электроды — зажигающие и ионизационные электроды для стабильного розжига и детекции.

Эксплуатация и обслуживаемость

• Монтаж и пусконаладку выполнять квалифицированным персоналом в соответствии с инструкцией производителя.
• Регулярно проверять давление в рампе и работоспособность реле давления и датчика пламени.
• Плановое техническое обслуживание: проверка форсунок, состояние электродов и трансформатора розжига, смазка и проверка сервоприводов.
• Использовать оригинальные запасные части Weishaupt для сохранения паспортных характеристик и безопасности.

Weishaupt WM‑GL 20/2‑A обеспечивает топливную гибкость и высокую надёжность при эксплуатации в диапазоне 200–1450 кВт, что делает её предпочтительным выбором для промышленных котельных, паровых установок и коммунальных ТЭЦ.
