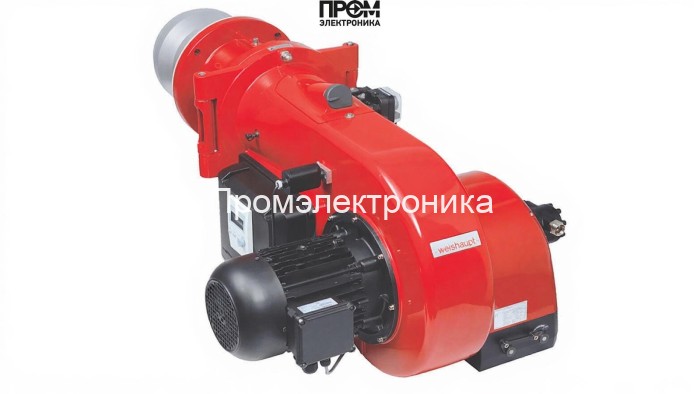

Газодизельная горелка Weishaupt WM-GL 20/2-A, DN 100, исп. ZM‑R — техническое описание и ключевые узлы

Представленная комбинированная горелка Weishaupt WM-GL 20/2-A разработана для промышленных и коммунально‑тепловых установок с модуляцией мощности в диапазоне 150–2000 кВт. Конструкция ориентирована на надёжную длительную эксплуатацию при переменных нагрузках, простую интеграцию в автоматизированные тепловые пункты и соответствие современным требованиям энергоэффективности и безопасности. Ниже приведён структурированный технический обзор с указанием основных узлов и рабочих параметров.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), исполнение ZM‑R, номинал DN 100.
• Диапазон мощности: 150–2000 кВт; расход топлива: 34–168 кг/ч.
• Длина пламенной трубы: 266 мм; электродвигатель привода: 4100 Вт.
• Электропитание: 220/380 В; потребляемая мощность автоматики: 110–430 Вт.
• Рабочая температура: −15…+40 °C; уровень шума: 84 дБ; масса: 105 кг.

Составные части и функциональные блоки

При проектировании БМК (блочно-модульной конструкции) горелки учтены требования по безопасности, быстрому переключению топлива и точной модуляции. В составе оборудования выделяются следующие основные компоненты:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при всех режимах, снабжён системой фильтрации и защитой от гидроударов.
• Датчик пламени — ионизационный/оптический контроллер, обеспечивающий надёжное определение наличия факела и аварийное выключение при его пропадании.
• Топочный автомат — программируемый блок управления с функциями модуляции, самодиагностики, логикой безопасного запуска и остановки, совместимый с внешней BMS.
• Трансформатор розжига — высоковольтный узел для образования искрового промежутка на электродах при запуске, с защитой от короткого замыкания.
• Реле давления — следит за давлением газовой рампы и блокирует подачу при выходе параметров за заданные пределы (9–16 мбар в штатном режиме).
• Форсунки — комплект сменных форсунок для дизтоплива, обеспечивающих оптимальное распыление и устойчивое горение в широком диапазоне подачи топлива.
• Сервопривод (сервопривод клапана/дросселя) — обеспечивает плавную регулировку положения заслонок и пропорциональную модуляцию нагрузки.
• Клапан — запорные и предохранительные клапаны в газовой и дизельной магистралях для предотвращения обратной подачи и утечек.
• Электроды — искровые и ионизационные электроды, рассчитанные на длительную эксплуатацию в агрессивной среде пламенной трубы.

Эксплуатационные рекомендации

• Плановая диагностика: проверка форсунок, состояния электродов, работоспособности датчика пламени и реле давления не реже одного раза в сезон.
• Монтаж: предусматривать теплоизоляцию узлов при температуре окружающей среды ниже −15 °C и доступ для обслуживания головки сгорания.
• Интеграция: топочный автомат поддерживает цифровые интерфейсы для передачи телеметрии и интеграции в системы управления энергоузлом.

Weishaupt WM‑GL 20/2‑A представляет собой сбалансированное решение по надёжности, безопасности и энергоэффективности для современных котельных и тепловых пунктов, где требуется быстрый переход между газом и дизельным резервом без потери качества горения и контроля параметров.
