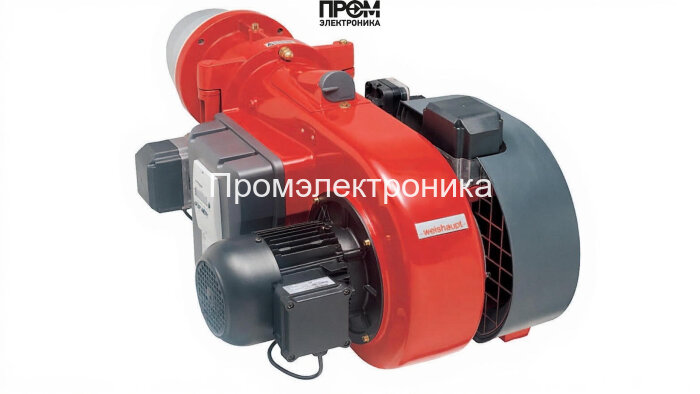

Газодизельная горелка Weishaupt WM-GL 10/4-A, DN 80 — техническое описание и состав

Техническое решение Weishaupt WM-GL 10/4-A (исп. ZM‑T) предназначено для промышленного и коммунального теплообеспечения в диапазоне мощности 130–1250 кВт. Конструктивно это комбинированная газодизельная горелка с фланцевым присоединением DN 80, стандартной пламенной трубой длиной 224 мм и встроенной автоматикой, обеспечивающей надёжный розжиг, поддержание горения и безопасную остановку при отказах.

Ключевые параметры

• Диапазон мощности: 130–1250 кВт
• Тип топлива: газ / дизель (комбинированная работа)
• Номинальный диаметр: DN 80, длина пламенной трубы 224 мм
• Электропитание: 220/380 В; электродвигатель 1900 Вт; потребл. мощность 65–430 Вт
• Расход топлива: 25–105 кг/ч; уровень шума 83 дБ; масса 58 кг
• Рабочие условия: температура −15…+40 °C; противодавление −2…8 мбар; давление рампы 9–18 мбар

Конструкция и составные узлы

Горелка спроектирована по модульному принципу. Основные элементы, формирующие функциональность и безопасность системы:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переходе на дизель и поддерживает требуемое давление в рампе.
• Датчик пламени — фиксирует наличие горения и передаёт сигнал в топочный автомат для контроля безопасности.
• Топочный автомат — логическая плата управления, реализующая последовательность розжига, контроль ступеней мощности и аварийные блокировки.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов и инициации искры при запуске.
• Реле давления — контролирует давление топлива/газа и предотвращает работу при нештатных значениях.
• Форсунки — обеспечивают дозирование жидкого топлива и образование факела, адаптированы к трёхступенчатой схеме мощности.
• Сервопривод — управляет заслонками и положением топливной рампы при модуляции 3 ступеней.
• Клапан (газовый/топливный) — обеспечивает герметичное отсечение подачи при остановке или аварии.
• Электроды — контролируют систему розжига и совместно с датчиком пламени обеспечивают устойчивый запуск и стабильное горение.

Эксплуатационные и монтажные требования

• Монтаж на фланец DN 80 с учётом рекомендуемых осевых зазоров и вытяжного давления.
• Подключение питания 220/380 В с защитой электродвигателя и цепей автоматики.
• Установка датчиков давления и пламени в соответствии с инструкцией для гарантированной работы при противодавлении −2…8 мбар.
• Использование оригинальных форсунок и деталей Weishaupt для сохранения паспортных характеристик и экологии сжигания.

Техническое обслуживание

• Регулярная проверка топливного насоса, состояния форсунок и электродов — профилактика каждые 6–12 месяцев.
• Тестирование датчика пламени и трансформатора розжига при каждом сервисном вмешательстве.
• Контроль реле давления и герметичности клапанов при плановых остановах.
• Чистка головки сгорания и пламенной трубы для поддержания КПД и снижения эмиссии.

Weishaupt WM‑GL 10/4‑A — инженерно ориентированное решение для ответственных систем отопления и технологических процессов, где требуются высокая надёжность, гибкость топлива и простота интеграции в существующие котельные схемы.
