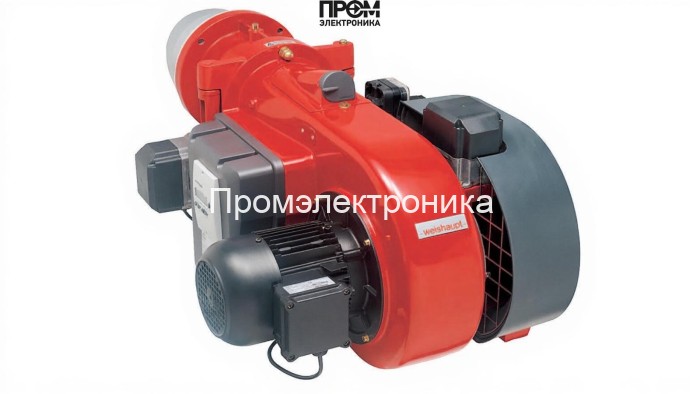

Техническое описание газодизельной горелки Weishaupt WM-GL 10/4-A (исп. ZM-T)

Представленная комбинированная горелка Weishaupt WM-GL 10/4-A — промышленное решение для водогрейных и паровых котлов с диапазоном мощности 130–1250 кВт. Описание составлено в строго техническом стиле с акцентом на конструктивные узлы, эксплуатационные параметры и требования к подключению. При разработке и обслуживании учитывать параметры: длина пламенной трубы 224 мм, электродвигатель 1900 Вт, расход топлива 25–105 кг/ч, давление газовой рампы 20–68 мбар, противодавление −2…+8 мбар.

Конструкция и основные узлы

Горелка выполнена по модульной схеме, что упрощает диагностику и замену элементов. Основные детали, формирующие рабочий цикл горелки:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе с газового режима и поддерживает заданный расход в пределах 25–105 кг/ч.
• Датчик пламени — оптический/ионный контроллер, отвечающий за надёжное определение наличия факела и аварийное отключение при затухании.
• Топочный автомат — блок управления ступенями мощности и логикой переключения между газом и дизелем (трёхступенчатое исполнение).
• Трансформатор розжига — генератор высокого напряжения для поджига смеси, рассчитан на интенсивную цикличную работу.
• Реле давления — контроль давления рампы и сигнализация отклонений вне диапазона 20–68 мбар для газа; обеспечивает защиту при перепадах.
• Форсунки — распылители дизельного топлива с точной подачей и стабилизацией факела при разных режимах мощности.
• Сервопривод — исполнительный механизм для регулирования положения заслонок и дросселей, обеспечивающий точность ступеней мощности.
• Клапан — газовый запорный и предохранительный узел, реализующий герметичное перекрытие при аварийных ситуациях.
• Электроды — контрольные и поджигающие электроды, формируют искровую систему розжига и поддерживают искрообразование.

Технические параметры и эксплуатация

Горелка комплектуется воздуходувкой с электродвигателем 1900 Вт и панелью подключения 220/380 В. Рекомендуется соблюдать регламент по монтажу: герметичное Rp 1 1/2" соединение, проверка давления рампы и противодавления в топке, регулярная инспекция головки сгорания и пламенной трубы (224 мм). В условиях низких температур предусмотреть электрообогрев или изоляцию узлов. Уровень шума 83 дБ — требуется соответствующая организация рабочего пространства.

Преимущества и рекомендации по интеграции

• Широкий диапазон мощности позволяет интегрировать горелку в разнообразные котельные схемы.
• Модульная конструкция облегчает сервисное обслуживание и сокращает время простоя.
• Рекомендуется использовать оригинальные форсунки и электроды для сохранения характеристик факела и КПД.
• При автоматизации предусмотреть совместимость топочного автомата с внешними ПЛК и системами мониторинга для реализации 2026 г. требований по энергоэффективности и удалённому контролю.

Данный технический профиль обеспечивает оперативное принятие решений при проектировании, монтаже и обслуживании котельной установки с применением Weishaupt WM-GL 10/4-A.
