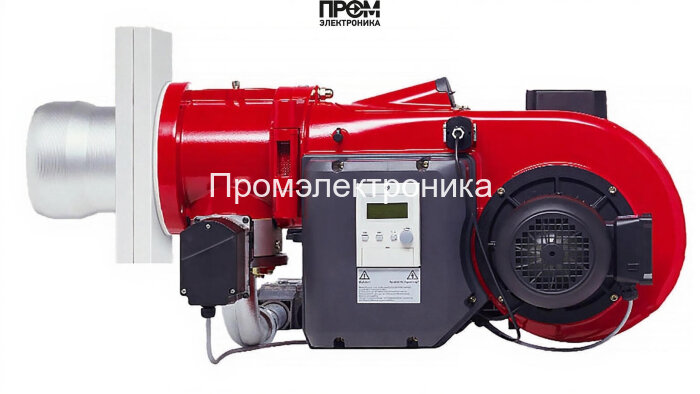

Газодизельная горелка Weishaupt WM-GL 10/2-A, DN 65 — техническое описание

Представленная комбинированная газодизельная горелка Weishaupt WM-GL 10/2-A (DN65) спроектирована для промышленного и коммунального теплоснабжения с рабочим диапазоном мощности 75–630 кВт. Описание носит технический характер и ориентировано на инженеров по эксплуатации, сервисные службы и проектировщиков котельных. Конструкция учитывает требования по надёжности, энергоэффективности и соответствию современным нормам по эмиссии.

Ключевые технические параметры

• Тип: комбинированная газ/дизель
• Диаметр фланца: DN 65
• Мощность: 75–630 кВт
• Длина пламенной трубы: 178 мм
• Электропитание: 220 / 380 В
• Вес: 62 кг; габариты: 99.1 × 78.9 × 44.5 см

Составные узлы и функциональные элементы

Горелка состоит из модульной совокупности компонентов, обеспечивающих подачу топлива, управления и безопасности. Основные элементы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переключении в резервный режим и поддерживает требуемое давление в форсунках.
• Датчик пламени — оптический/ионный контроллер присутствия пламени с быстрым откликом для отключения подачи при срыве горения.
• Топочный автомат — программируемый модуль управления с функциями розжига, контроля пламени, блокировок и диагностики.
• Трансформатор розжига — высоковольтный узел, формирующий импульс для электрода розжига, обеспечивает надёжную и повторяемую инициализацию факела.
• Реле давления — контроль давления рампы газа и противодавления в камере; интегрируется в цепь безопасности топочного автомата.
• Форсунки — сменные распылители дизеля и газовые насадки, настроенные на оптимальную топливно-воздушную смесь для минимизации NOx и СО.
• Сервопривод — электрический привод регулирования положения заслонок и дозирования топлива при модуляции мощности.
• Клапан — запорные и предохранительные газовые/топливные клапаны с быстрым срабатыванием и герметичными уплотнениями.
• Электроды — заземлённые электроды контроля и розжига с устойчивостью к коррозии и термическим нагрузкам.

Эксплуатация и обслуживание

• Регламентное техобслуживание включает проверку герметичности топливной магистрали, состояние форсунок, испытание датчика пламени и трансформатора розжига.
• Профилактическая калибровка реле давления и проверка сервоприводов обеспечивают стабильную модуляцию мощности и безопасность работы.
• Замена расходных частей (форсунки, уплотнения, электроды) производится по регламенту или при снижении качества факела.
• Установка и пусконаладка должны выполняться сертифицированным персоналом с учётом проектных параметров газовой рампы (8–14 мбар) и противодавления (от -2 до 7 мбар).

Преимущества в инженерной интеграции

• Модульность упрощает интеграцию в существующие котельные агрегаты и сервисное обслуживание.
• Автоматизация розжига и контроля пламени снижает риски аварий и обеспечивает бесперебойную работу при переходе между газом и дизелем.
• Оптимизация смесительной камеры и точная настройка форсунок минимизируют выбросы и повышают КПД установки.

Данное техническое описание отражает состав и принципы работы горелки Weishaupt WM-GL 10/2-A. При проектировании и эксплуатации рекомендуется руководствоваться официальной документацией производителя и требованиями местных норм безопасности.
