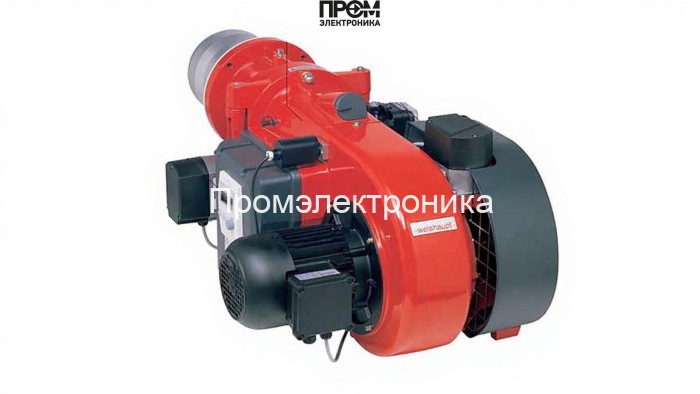

Газодизельная горелка Weishaupt WM-GL 10/2-A, 1, исп. ZM-T — техническое описание

Техническое описание предназначено для проектировщиков, сервис-инженеров и ответственных за эксплуатацию котельных. Горелка Weishaupt WM-GL 10/2-A представляет собой комбинированное промышленное устройство мощностью 75–630 кВт с трёхступенчатым регулированием. Описание сконцентрировано на конструктивных узлах, порядке взаимодействия элементов и эксплуатационных требованиях в соответствии с современными SEO-требованиями 2026 года.

Ключевые параметры

• Модель: Weishaupt WM-GL 10/2-A, исполнение ZM-T
• Топливо: газ/дизель, режимы автоматического переключения
• Диапазон мощности: 75–630 кВт
• Пламенная труба: 178 мм, стандартная
• Электропитание: 220/380 В; электродвигатель 1000 Вт
• Расход топлива (дизель): 14–53 кг/ч; уровень шума: 76 дБ

Составные узлы и функциональные элементы

Конструкция выполнена по модульному принципу, что упрощает обслуживание и модернизацию. Основные элементы, обеспечивающие работоспособность и безопасность горелки:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, поддерживает требуемую производительность при всех режимах.
• Датчик пламени — оптический/ионный контроль наличия факела; интегрирован в систему безопасности для быстрого гашения при срыве горения.
• Топочный автомат — блок управления последовательностью пуска, переключения между газом и дизелем, контролирует уровни и тайминги для трёхступенчатой работы.
• Трансформатор розжига — формирует высоковольтные импульсы для электрода; обеспечивает надёжный поджиг при разных климатических условиях.
• Реле давления — мониторинг давления в газовой рампе и топливной магистрали; инициирует аварийные блокировки при выходе за пределы допустимых значений.
• Форсунки — высокоточные распылители для дизеля и смесительные элементы для газа; оптимизированы для минимальных выбросов и стабильного факела.
• Сервопривод — управляет дроссельными заслонками и положением клапанов, реализует ступенчатое и частичное регулирование мощности.
• Клапан — газовый/топливный запорный механизм с электрогидравлическим или пневматическим приводом; обеспечивает герметичность и быстродействие.
• Электроды — пара/комплект электродов для розжига и ионизационного контроля; выполнены из коррозионностойких сплавов.

Эксплуатация и техобслуживание

• Регулярные проверки фильтров, форсунок и состояния электродов — критичны для устойчивого горения.
• Калибровка датчика пламени и реле давления при ежегодном обслуживании.
• Контроль приводов и балансировки вентилятора электродвигателя для снижения вибраций и увеличения ресурса узлов.

Данная техническая сводка ориентирована на быстрый выбор решения при проектировании и планировании сервиса. Для детальных схем подключения, паспорта и оригинальных запасных частей обращайтесь к официальному поставщику.
