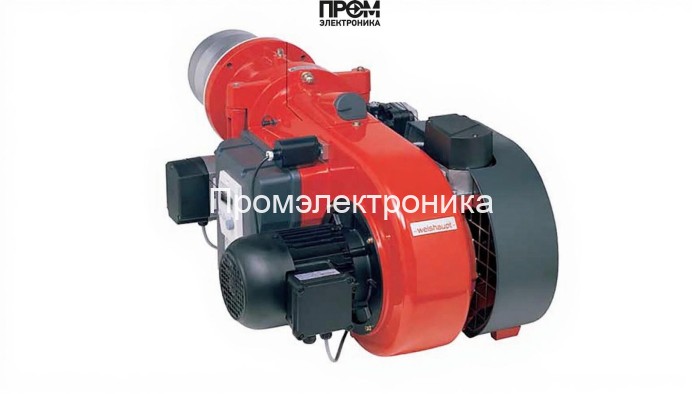

Газодизельная горелка Weishaupt WM-GL 10/1-A — техническое описание и состав

Газодизельная горелка Weishaupt WM-GL 10/1-A представляет собой промышленный модуль для котельных и технологических установок с диапазоном мощности 65–400 кВт. Конструкция спроектирована с акцентом на надежность, ремонтопригодность и интеграцию в автоматизированные системы управления (АСУ ТП). В этом описании приведены ключевые технические особенности, состав основных узлов и рекомендации по эксплуатации в условиях промышленных нагрузок 2026 года.

Ключевые характеристики

• Тип: комбинированная газодизельная горелка
• Мощность: 65–400 кВт, трёхступенчатое регулирование
• Длина пламенной трубы: 178 мм
• Питание: 220/380 В, потребление 65–330 Вт
• Противодавление: -2…+4 мбар, давление газовой рампы 8–14 мбар
• Габариты/вес: 99.1×63×44.5 см / 58 кг

Состав основных узлов

Модульная архитектура WM-GL 10/1-A упрощает обслуживание и позволяет быстро заменять критичные элементы. В составе горелки присутствуют:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при автоматическом переходе с газового режима; рассчитан на длительную непрерывную работу.
• Датчик пламени — оптический/ионизационный контроллер для надёжного детектирования факела и защиты от пропадания пламени.
• Топочный автомат — блок управления с функцией трёхступенчатого включения и интерфейсом интеграции в щит управления котельной.
• Трансформатор розжига — создаёт высоковольтные импульсы для надёжного запуска электрода и образования стабильной искры.
• Реле давления — контролирует давление топлива и газа в рампе, обеспечивает аварийное отключение при выходе параметров за пределы нормы.
• Форсунки — сменные сопла для точной дозировки топлива и формирования оптимальной смеси в камере сгорания.
• Сервопривод — управляет положением клапанов и заслонок для реализации трёхступенчатой модуляции и быстрого переключения топливных режимов.
• Клапан (газовый/топливный) — электроприводные запорные устройства с высокой герметичностью для предотвращения утечек.
• Электроды — элементы розжига и ионизации, доступные для регламентной замены в сервисном цикле.

Эксплуатация и обслуживание

• Плановый осмотр и очистка головки сгорания и форсунок — ежеквартально при стандартных режимах.
• Проверка датчика пламени и трансформатора розжига — не реже одного раза в полугодие.
• Контроль реле давления и герметичности клапанов — при запуске и при каждом техническом обслуживании.
• Рекомендованный запас: комплект электродов, набор форсунок, фильтр топливного насоса и сервисный ремкомплект сервопривода.

Weishaupt WM-GL 10/1-A — решение для операторов котельных, требующих устойчивой работы при частых переключениях топлива, высокой ремонтопригодности и возможности интеграции в современные АСУ. Техническая комплектация и модульность обеспечивают прогнозируемую эксплуатационную надёжность и простоту сервисного обслуживания в условиях промышленной эксплуатации.
