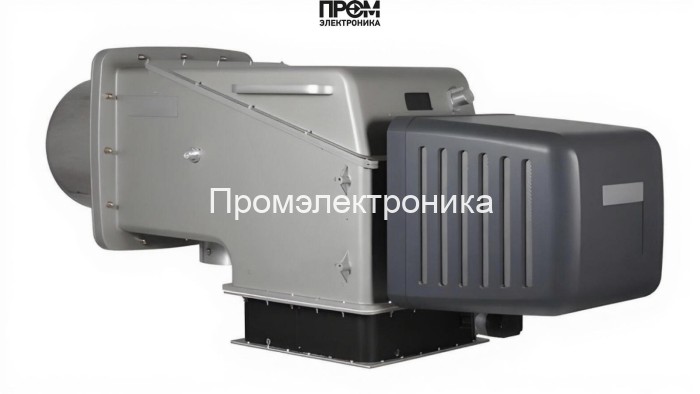

Техническое описание газодизельной горелки Weishaupt WKGL 70/3-A, DN 80

Представленная комбинированная горелка Weishaupt WKGL 70/3-A (арт. 27871615) спроектирована для промышленных и коммунальных котельных, где требуется высокая тепловая отдача и оперативная смена топлива. Конструкция ориентирована на надежную длительную эксплуатацию при переменных нагрузках: диапазон мощности 1 400–9 600 кВт, номинальный диаметр DN 80 и пламенная труба длиной 462 мм обеспечивают стабильный факел и эффективное сгорание в условиях противодавления до 30 мбар.

Ключевые технические параметры

• Модель: Weishaupt WKGL 70/3-A, комбинированная (газ/дизель)
• Мощность: 1 400–9 600 кВт
• DN: 80; длина пламенной трубы: 462 мм
• Электропитание: 220 / 380 В; потребляемая мощность: 245–746 Вт
• Расход топлива: 150–1 006 кг/ч
• Давление газовой рампы: 74–282 мбар; противодавление в камере: –2.5…30 мбар
• Рабочая температура: –15…+40 °C; уровень шума: 82 дБ
• Габариты: 205.2 × 78.6 × 93.9 см; масса: 310 кг
• Комплектация: с головой сгорания; страна бренда: Германия

Состав и основные узлы горелки

Конструктивно горелка состоит из модульно исполненных агрегатов, позволяющих быстро проводить обслуживание и адаптацию под задания котловой установки. Включает следующие ключевые элементы:

• Топливный насос — обеспечивает подачу жидкого топлива под заданным давлением и расходом для работы в дизельном режиме.
• Форсунки — сменные сопла с точно дозируемой подачей топлива для стабильного распыла и оптимизации горения.
• Клапан (запорная арматура) — комплекс газовых и топливных клапанов для безопасного переключения режимов.
• Датчик пламени — оптический/ионный датчик контроля факела для надежного определения наличия горения.
• Трансформатор розжига и электроды — узел инициирования искрового зажигания в газовом режиме.
• Топочный автомат — программируемый контроллер управления последовательностью запуска, мониторинга и защиты.
• Реле давления — контроль параметров подачи топлива и защиты от аварийных перепадов давления.
• Сервопривод — механизм регулирования положения заслонок и воздушной заслонки для точной настройки воздушно-топливной смеси.

Эксплуатация и обслуживание

• Ввод в эксплуатацию: проверка электрической сети 220/380 В, настройка давления газовой рампы, тест герметичности и работоспособности насосов и клапанов.
• ТО: ежемесячная проверка датчиков пламени и реле давления; сезонная очистка форсунок и головы сгорания; ежегодная калибровка топочного автомата.
• Интеграция: совместима с системами удаленного мониторинга и каскадного управления котельными по современным протоколам.

Weishaupt WKGL 70/3‑A — оптимальное решение для объектов, требующих устойчивой высокой мощности, резервирования топлива и простоты технического обслуживания при современных требованиях энергоэффективности и безопасности.
