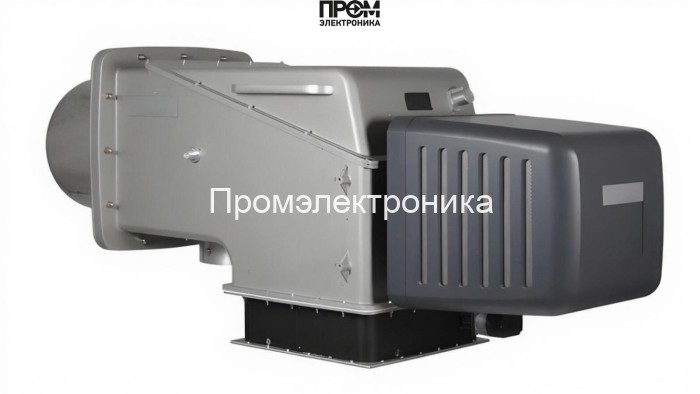

Газодизельная горелка Weishaupt WKGL 70/3‑A, DN 65, исп. ZMH‑NR — техническое описание

Представленная комбинированная газодизельная горелка Weishaupt WKGL 70/3‑A (DN 65, исполнение ZMH‑NR) разработана для промышленного отопления и парогенерации, обеспечивая диапазон мощности 1 400–9 600 кВт при энергопотреблении 245–746 Вт. Конструкция ориентирована на надёжность, простоту сервисного обслуживания и соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Ключевые элементы конструкции

• Топливный насос — регулируемая подача жидкого топлива с контролем расхода и давлением подачи в форсунки.
• Датчик пламени — оптический/ионный контроль наличия горения для мгновенной блокировки при срыве горения.
• Топочный автомат — встроенная система управления ZMH‑NR с программируемыми режимами пуска, защиты и последовательности розжига.
• Трансформатор розжига — высоковольтный модуль для надежной электроподжига электродов в любых режимах.
• Реле давления — аварийная защита против превышения/понижения давления топлива или газа.
• Форсунки — комплект сменных сопел для дизельного режима с точной распылительной характеристикой.
• Сервопривод — исполнительный механизм для регулировки заслонок и дозирования воздуха/топлива.
• Клапан — многоступенчатые запорные и предохранительные клапаны для газа и дизеля.
• Электроды — система розжига и контроля искрообразования, выполненная в защищённом исполнении.

Функциональные особенности и эксплуатация

• Двойной топливный тракт обеспечивает быстрый переход между газом и дизелем без потери стабильности пламени.
• Модульный подход к сервису: замена форсунок, насоса, трансформатора или датчика пламени осуществляется без демонтажа основного корпуса.
• Система ZMH‑NR контролирует последовательность включения: реле давления → насос/клапан → трансформатор розжига → проверка датчика пламени.
• Регулировка противодавления и настройка рампы газа (133–255 мбар) выполняются при пусконаладке для оптимального коэффициента избытка воздуха.

Техническое обслуживание и безопасность

• Рекомендуется ежемесячная проверка электродов и датчика пламени, квартальная проверка форсунок и реле давления.
• При эксплуатации учитывать рабочий диапазон температур −15…+40 °C и противодавление −2.5…30 мбар.
• Использование сертифицированных запчастей Weishaupt обеспечивает сохранение параметров КПД и соблюдение экологических норм.

Weishaupt WKGL 70/3‑A — выбор для средних и крупных котельных, где важны оперативный переход топлива, высокая надёжность ключевых узлов (насос, форсунки, сервопривод, клапан) и интегрированная автоматика для стабильного, безопасного и экономичного горения.
