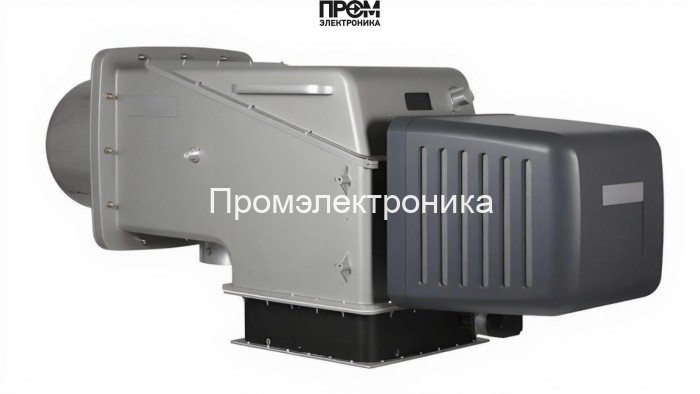

Газодизельная горелка Weishaupt WKGL 70/3-A (исп. ZM-NR) — техническое описание

Газодизельная комбинированная горелка Weishaupt WKGL 70/3-A разработана для промышленного и коммунально-отопительного применения, где требуются высокая надёжность, точное управление горением и возможность быстрой смены топлива. Модель обеспечивает диапазон мощности 1 400–12 000 кВт при фланцевом подключении DN 65 и длине пламенной трубы 462 мм. Горелка спроектирована с модульной архитектурой узлов, обеспечивающей упрощённое обслуживание и интеграцию с автоматикой котельной.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель)
• Модель: Weishaupt WKGL 70/3-A, исполнение ZM-NR
• Номинальный диаметр присоединения: DN 65
• Мощность: 1 400–12 000 кВт
• Длина пламенной трубы: 462 мм
• Электропитание: 220/380 В; потребляемая мощность 245–746 Вт
• Расход топлива: 150–1 006 кг/ч
• Рабочие давления: рампа газа 133–255 мбар; противодавление в топке −2,5…30 мбар
• Рабочая температура: −15…+40 °C; уровень шума 82 дБ

Конструкция и основные узлы горелки

Конструкция WKGL 70/3-A ориентирована на долговечность и безопасность. В состав базовой комплектации и сервисных узлов входят:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при сменных режимах, снабжён системой фильтрации и защитой от перегрузок.
• Датчик пламени — оптический/ионный контроль наличия пламени с быстрым сигналом на топочный автомат при нестабильности горения.
• Топочный автомат — управляет последовательностью розжига, режимами работы и аварийной блокировкой с интерфейсом для интеграции в диспетчеризацию.
• Трансформатор розжига — формирует импульс высокого напряжения для надёжного поджига электродов при любых условиях топлива.
• Реле давления — контроль рабочего давления топлива и газа, обеспечивает переход в аварийный режим при выходе параметров за допустимые пределы.
• Форсунки — прецизионные форсунки для дизельного топлива, обеспечивают оптимальную факелизацию и стабильность горения на разных нагрузках.
• Сервопривод — управляет заслонками и дозирующими органами для точного соответствия подачи воздуха и топлива по карте нагрузки.
• Клапан — многоступенчатая система запорных и предохранительных клапанов для газа и жидкого топлива.
• Электроды — функционально расположенные электроды розжига и ионизации с возможностью быстрой замены и регулировки зазора.

Преимущества и эксплуатация

• Высокая энергетическая эффективность в широком диапазоне мощностей.
• Модульность узлов снижает время ТО и стоимость запасных частей.
• Полная совместимость с системами управления котла и удалённого мониторинга.
• Рекомендуемый регламент обслуживания: ежедневные визуальные проверки, ежемесячная проверка форсунок и датчиков, квартальная наладка топочного автомата и проверка трансформатора розжига.

Weishaupt WKGL 70/3-A — решение для объектов, где ключевые требования: надёжность розжига, точность дозирования топлива и безопасность работы при комбинированном топливе.
