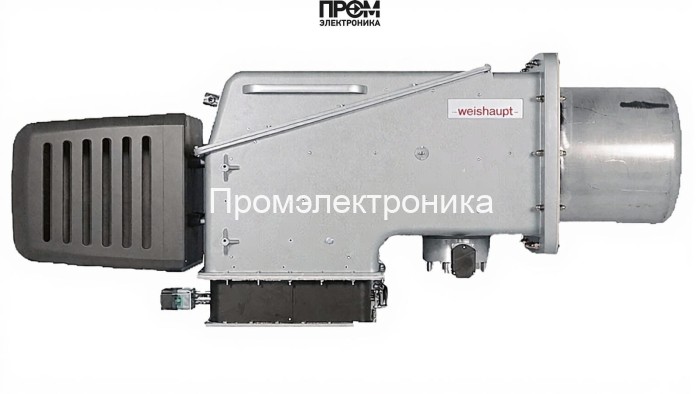

Газодизельная горелка Weishaupt WKGL 70/2-A, DN 100 — краткое техническое описание

Мы представляем техническое описание комбинированной газодизельной горелки Weishaupt WKGL 70/2-A (DN 100, исполнение ZM-1LN). Устройство разработано для промышленного применения в паровых и водогрейных котлах с рабочим диапазоном мощности 1 100–12 000 кВт. Конструкция ориентирована на эксплуатационную надёжность, простоту техобслуживания и интеграцию в современные системы автоматизации котельных.

Основные эксплуатационные параметры

• Тип: комбинированная горелка (газ/дизель), номинальный диаметр DN 100;
• Мощность: 1 100–12 000 кВт; расход топлива: 160–1 008 кг/ч;
• Длина пламенной трубы: 417 мм; тип — стандартная;
• Электропитание: 220/380 В; потребляемая мощность 245–636 Вт;
• Рабочая температура: от −10 до +40 °C; противодавление: −2…30 мбар;
• Масса: 310 кг; габариты: 210.7 × 70 × 97.8 см.

Компоновка и ключевые узлы

Конструктивно WKGL 70/2-A выполнена модульно: корпуса, монтажные фланцы и агрегаты расположены для быстрого сервиса. В состав горелки входят следующие критичные компоненты, обеспечивающие безопасность, точность дозирования топлива и надёжный поджиг:

• топливный насос (дизельный модуль) для стабильной подачи жидкого топлива;
• газовые и дизельные форсунки (распылители) с системой переключения режимов;
• датчик пламени (оптический/ионный) для мгновенной фиксации устойчивого горения;
• топочный автомат — контроллер управления циклами поджига, контроля параметров и защиты;
• трансформатор розжига для формирования высоковольтного импульса поджига;
• реле давления и блоки контроля газовой рампы (56–242 мбар) для безопасной работы;
• сервопривод регуляции воздуха и топлива для точного соотношения горючей смеси;
• клапан подачи топлива с аварийной блокировкой и электроды поджига/контроля;
• панель обслуживания с диагностическими индикаторами и доступом к сервисным точкам.

Преимущества и интеграция

• Универсальность работы на природном/сжиженном газе и дизтопливе с быстрым переключением;
• Оптимизация расхода топлива за счёт прецизионного управления форсунками и сервоприводом;
• Соответствие современным требованиям безопасности благодаря датчикам пламени и реле давления;
• Простота интеграции в автоматику котельных и возможность дистанционного мониторинга.

Рекомендации по эксплуатации

• Пуск и наладку выполнять квалифицированным персоналом по руководству Weishaupt;
• Регулярная очистка форсунок и проверка электродов — ключ к стабильному розжигу;
• Плановая проверка датчиков пламени, реле давления и трансформатора розжига обеспечивает безопасную эксплуатацию;
• Ведите журнал ТО и контролируйте параметры газовой рампы и противодавления в камере.

Технический профиль Weishaupt WKGL 70/2-A делает её оптимальным решением для промышленных котельных, где требуется надёжность, высокая мощность и гибкая работа на двух типах топлива.
