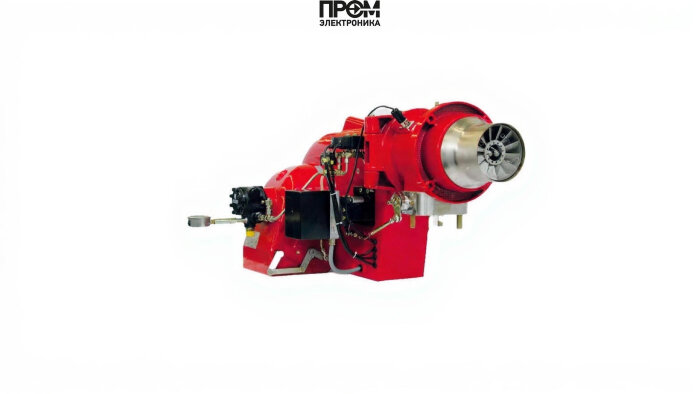

Газодизельная горелка Weishaupt RGL 9/1‑D, 2, исп. ZMD — техническое описание

Представленная газодизельная (комбинированная) горелка Weishaupt RGL 9/1‑D в исполнении ZMD разработана для промышленного теплогенерации и паровых установок. Конструктивно это моноблочный модуль с оптимизированной головкой сгорания и регулировочной системой, обеспечивающей стабильный процесс горения при диапазоне мощности 500–3600 кВт. Ориентирована на интеграцию в АСУ ТП и обеспечена средствами дистанционного контроля и диагностирования.

Ключевые технические параметры

• Вид топлива: комбинированная (газ/дизель)
• Мощность: 500–3600 кВт
• Расход топлива: 58–191 кг/ч
• Длина пламенной трубы: 233 мм
• Электропитание: 380 В
• Противодавление: от −2 до 11.8 мбар
• Вес: 136 кг
• Тип соединения: Rp 2"

Состав и основные узлы горелки

Конструктивно модуль сформирован из взаимосвязанных блоков, обеспечивающих подачу топлива, формирование факела и автоматическое управление процессом с безопасными алгоритмами выключения и контроля. В корпусе расположены следующие элементы:

• Топливный насос — обеспечивает стабильный напор и дозировку жидкого топлива при переходе в дизельный режим;
• Датчик пламени — оптический/УФ сенсор для непрерывного контроля наличия устойчивого факела;
• Топочный автомат — микропроцессорный блок управления с логикой безопасности, самодиагностикой и интерфейсом связи;
• Трансформатор розжига — высоковольтный модуль для формирования искрового разряда при старте;
• Реле давления — контроль минимального и максимального давления воздуха и топлива в линиях;
• Форсунки — сменные распылители для точной настройки факела в зависимости от топлива и режима;
• Сервопривод — исполнительный механизм для управления заслонками и положением регулирующих элементов;
• Клапан — электромагнитные запорные и предохранительные клапаны класса A для подачи газа и дизельного топлива;
• Электроды — контрольные и розжиговые электроды, выполненные с обеспечением стабильного искрообразования.

Режимы работы и регулирование

• плавная модуляция мощности и двухступенчатый режим;
• связь топливо/воздух с регулированием по расходу и давлению для снижения выбросов и повышения КПД;
• автоматизированные сценарии перехода между газом и дизельным режимом с минимальной задержкой.

Обслуживание и эксплуатация

• регулярная проверка форсунок и замена фильтров каждые 3–6 месяцев в зависимости от качества топлива;
• контроль работоспособности датчика пламени и трансформатора розжига при вводе в эксплуатацию и ежегодно;
• проверка реле давления и герметичности клапанов, смазка узлов сервопривода и осмотр топливного насоса.

Преимущества для промышленного заказчика (SEO 2026)

Weishaupt RGL 9/1‑D обеспечивает высокую энергоэффективность и стабильность горения, удобную интеграцию в современные системы управления и минимальные простои при обслуживании. Оптимизирована для снижения выбросов и адаптирована под требования промышленных стандартов 2026 года.
