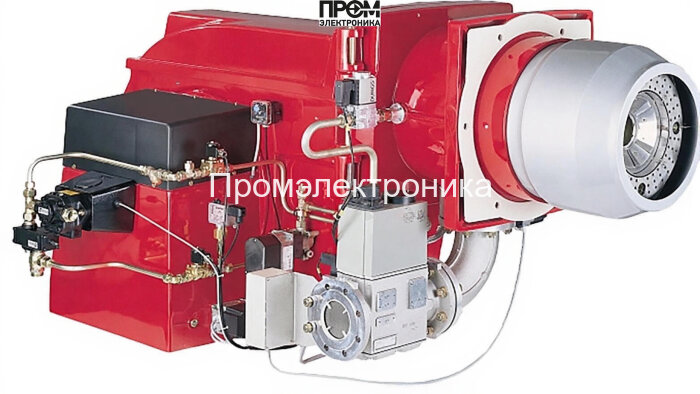

Газодизельная горелка Weishaupt RGL 70/2-A, DN 65 — техническое описание и состав узлов

Техническое описание Weishaupt RGL 70/2-A (исп. ZM-1LN) подготовлено с ориентиром на инженеров и специалистов по котельному оборудованию. Горелка представляет собой комбинированный промышленный агрегат мощностью 1–10 МВт, спроектированный для работы на газе и дизельном топливе. Конструкция модульная, обеспечена защитой электрооборудования по классам IP40 / IP54, что повышает надёжность работы в сложных эксплуатационных условиях.

Ключевые узлы и компоненты

• Топливный насос — обеспечивает стабильную подачу дизтоплива под требуемым давлением, рассчитан на высокие циклы пуска и остановки, снабжён фильтрацией для защиты форсунок.
• Датчик пламени — фотоэлектрический/плазменный контроллер, фиксирует стабильность горения и блокирует подачу топлива при детекции аварийной ситуации.
• Топочный автомат — логика управления пуском и остановом горелки, обеспечивает последовательность включения узлов, контроль безопасности и связь с системой верхнего уровня.
• Трансформатор розжига — генератор высокого напряжения для инициации воспламенения на электродах, рассчитан на продолжительные циклы эксплуатации.
• Реле давления — контроль давления в газовой рампе и линии подачи дизеля, обеспечивает защиту от избыточного и недостаточного давления.
• Форсунки — дизельные форсунки с прецизионной распылительной геометрией для обеспечения оптимального соотношения воздух/топливо и минимизации НОx.
• Сервопривод — позиционирование клапанов и заслонок, обеспечивает точное регулирование подачи топлива и воздуха в рабочем диапазоне 160–840 кг/ч.
• Клапан — электромагнитные и запорные элементы безопасности, гарантирующие надёжное перекрытие подачи топлива при отказе автоматики.
• Электроды — высоковольтные элементы розжига и ионизационного контроля пламени, выполнены из стойких сплавов для длительного ресурса.

Технические характеристики (ключевые)

• Мощность: 1–10 МВт; номинальный диаметр: DN 65; длина пламенной трубы: 447 мм.
• Расход топлива: 160–840 кг/ч; давление газовой рампы: 194–262 мбар; противодавление: −2…21 мбар.
• Электропитание: 220 / 380 В; электродвигатель: 22000 Вт; класс защиты: IP40 / IP54.
• Вес: 430 кг; габариты: 211.5 × 141 × 107.5 см; комплектация: с головой сгорания.

Интеграция, монтаж и эксплуатация

• Модульная компоновка упрощает обслуживание и замену узлов (насос, форсунки, трансформатор, датчики).
• Монтаж должен выполняться сертифицированным персоналом в соответствии с нормами газовой безопасности и электрозащиты.
• Регламентное обслуживание: проверка датчика пламени и электродов, очистка форсунок и фильтров, контроль реле давления и состояния сервоузлов.

Weishaupt RGL 70/2-A — оптимальное решение для промышленных котельных и тепловых пунктов, где требуются надёжность, простота интеграции и точный автоматический контроль подачи топлива и горения. Техническая конфигурация и состав узлов гарантируют долговременную эксплуатацию при соблюдении регламентов обслуживания.
